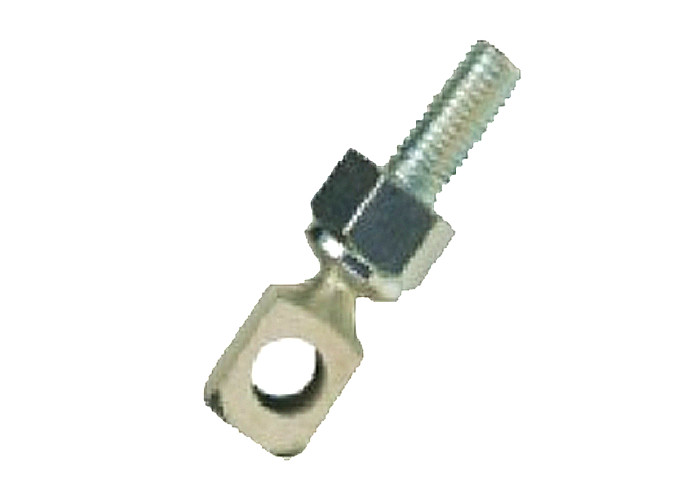

DH-besturing Swirvel Series Rotary Swirvel Joint Control Swirvel Ball Joint
Productbeschrijving
De DH-swivels zijn speciaal ontworpen om toepassingen te bedienen waarbij onbeperkte aanpassingen langs een verbindingsstaaf kunnen worden uitgevoerd.ventilatie en airco, lineaire bedieningen en lichte industriële toepassingen.
Dit product biedt in-line misalignment consoles die geschikt zijn voor push-toepassingen.
De grote verscheidenheid aan maten en stijlen zijn beschikbaar voor elke gewenste operatie en met het gebruik van een Buna N rubberen schijf in de installatie wordt een strakke en resonantievrije prestatie bereikt.Bovendien, biedt een 5/16" geharde zelfvergrendelende schroef en is compatibel met 1/4" of 5/1600 diameter regelaars.
Kenmerken
• Geschikt voor toepassingen met een lage belasting waarbij eindeloze aanpassing langs de gehele lengte van de verbindingsstaaf gewenst is
• Kan worden gebruikt met regelstangen van 1/4" of 5/16" diameter
• Hoofdgrootte:DH-.375" vierkant
• Speciale schroeven ((zelfvergrendelend en oppervlakgehard voor slijtvastheid) zorgen voor een grotere vasthoudingsvermogen
• Kan worden gebruikt in een breed temperatuurbereik:-60°F-250°F ((-51°C-121°C)
• Op maat gemaakte assemblages kunnen naar uw specificaties worden gemaakt
Toepassingen
Talrijke toepassingen voor mechanische bewegingsoverdracht met een lage belasting waarbij oneindige aanpassing gewenst is, waaronder:
• HVAC
• Lineaire besturing
• Toepassingen in de lichte industrie
Technische parameters

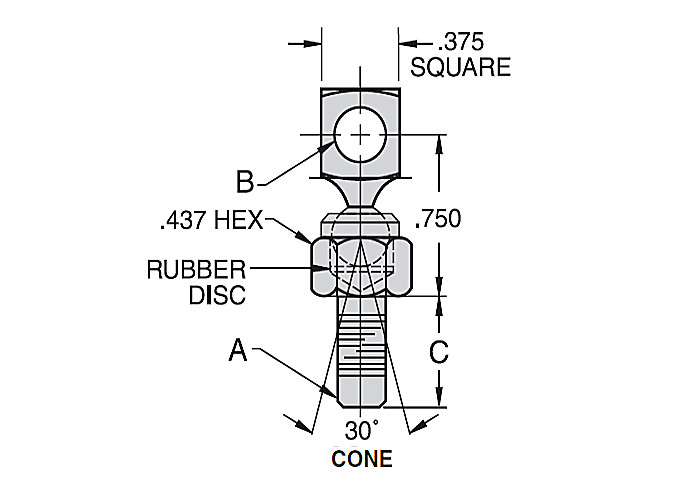

| DC/DH-diagram | ||||||
| B. | C | Een | ||||
| Deelnummer |
+.005 -.002 |
±.015 | ||||
|
Minder integraal Nut & Washer |
Met Integral Nut & Washer |
Boren Diameter |
Schank |
Draadgrootte & Lengte |
Gewicht minder integraal Nut & Washer (Pond) |
Gewicht met integraal Nut & Washer (Pond) |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x.250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x.328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x.500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x.328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x.453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x.516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x.641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x.500 | .035 | ||
Notities van de tabel:
1. Swivels kunnen worden gebruikt met ofwel 1/4 "of 5/16" diameter besturingstaven
2. DH Swivel Joint is verkrijgbaar met een geïntegreerde moer en slotwasser om de montage te vergemakkelijken.
Materiaal
Kop en basis van het kogelgewricht
• koolstofarm staal
• Zinkgeplatte, met helder chromat behandeld
• Buna N Rubber Disc (voorziet in trillingsvrije werking)
Zelfvergrendelende schroef
• koolstofarm staal, warmtebehandeld
• Zinkgeplatte, met helder chromat behandeld
Verpakking en verzending
Bestelcodes UNF-draadjes
Werkzaamheden √ Grootte √ 1⁄4
Uitvoeropties (bulkheadclamp) BC
Reizen (inches) 3
Kabellengte (inches) XXX
Bestelcodes Metrische draden
Werkzaamheden Grootte M6
Uitvoeropties (bulkheadclamp) BC
Vervoer (mm) ¢ 75
Kabellengte (mm) XXX
