Productbeschrijving

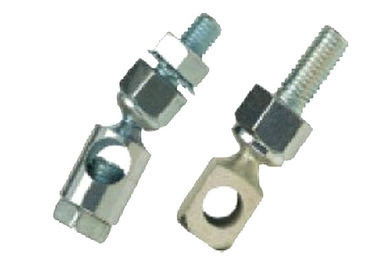

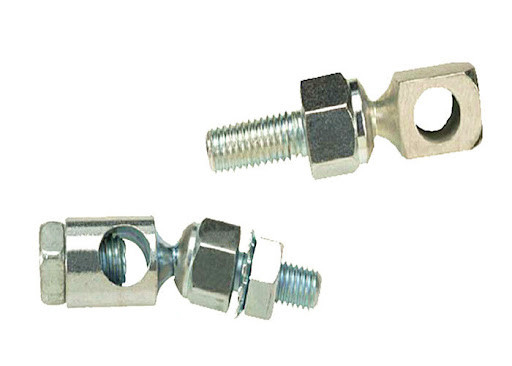

DC/DH-swivels zijn speciaal ontwikkeld voor besturingstoepassingen waarbij een oneindige aanpassing langs de lengte van een verbindingsstaaf gewenst is.Ze zijn bedoeld voor toepassingen met een lage belasting en bieden in-line misalignments die voornamelijk geschikt zijn voor push-toepassingen. Door een Buna N rubberen schijf in de montage te gebruiken, wordt een soepele en trillingsvrije werking gerealiseerd.DC-model biedt 5/16" geharde zelfvergrendelende schroef.
De DC/DH Control Swivel Series is slechts een van de vele bewegingsbesturingsapparaten die te vinden zijn in onze brede lijn van staafpunten, bollagers, kogelgewrichten en draaibanden.Neem contact met ons op voor een uitgebreide catalogus.


Kenmerken
• Geschikt voor toepassingen met een lage belasting waarbij eindeloze aanpassing langs de gehele lengte van de verbindingsstaaf gewenst is
• Kan worden gebruikt met regelstangen van 1/4" of 5/16" diameter
•Hoofdgrootte: DC-.500" rond DH-.375" vierkant
• Speciale schroeven (zelfvergrendelend en oppervlakgehard voor slijtvastheid) zorgen voor een grotere vasthoudingsvermogen
• Integratie moer en vergrendeling wasmachine optionele beschikbaar
•Kan worden gebruikt in een breed temperatuurbereik:-60°F-250°F (-51°C-121°C)
• Op maat gemaakte assemblages kunnen naar uw specificaties worden gebouwd
• DC-stijl voldoet aan de SAE-specificatie J490 (DC: type Dc, stijl 1; DH voldoet niet aan de J490-specificaties)


Toepassingen
Talrijke toepassingen voor mechanische bewegingsoverdracht met een lage belasting waarbij oneindige aanpassing gewenst is, waaronder:
• HVAC
• Lineaire besturing
• Toepassingen in de lichte industrie


Technische parameters

Notities van de tabel:
1. Swivels kunnen worden gebruikt met ofwel 1/4 "of 5/16" diameter besturingstaven
2. DH Swivel Joint is verkrijgbaar met een geïntegreerde moer en slotwasser om de montage te vergemakkelijken.Specificeer door "N" aan het achtervoegsel toe te voegen. Voorbeeld: DC1005FN

Materiaal

Kop en basis van het kogelgewricht
• koolstofarm staal
• Zinkgeplatte, met helder chromat behandeld
• Buna N Rubber Disc (voorziet in trillingsvrije werking)
Zelfvergrendelende schroef
• koolstofarm staal, warmtebehandeld
• Zinkgeplatte, met helder chromat behandeld

Verpakking en verzending

Bestelcodes UNF-draadjes
Werkzaamheden √ Grootte √ 1⁄4
Uitvoeropties (bulkheadclamp) BC
Reizen (inches) 3
Kabellengte (inches) XXX
Bestelcodes Metrische draden
Werkzaamheden  Grootte  M6
Uitvoeropties (bulkheadclamp) BC
Vervoer (mm) ¢ 75
Kabellengte (mm) XXX

Veelgestelde vragen

V: Wat is het merk van de besturingskabels?

A: Het merk van de besturingskabels is PHIDIX.

V: Wat is het modelnummer van de besturingskabels?

A: Het modelnummer van de besturingskabels is PHIDIX.

V: Waar worden de besturingskabels geproduceerd?

A: De besturingskabels worden in Shanghai geproduceerd.

V: Wat zijn de specificaties van de besturingskabels?

A: Neem contact met ons op voor de specificaties van de besturingskabels.
