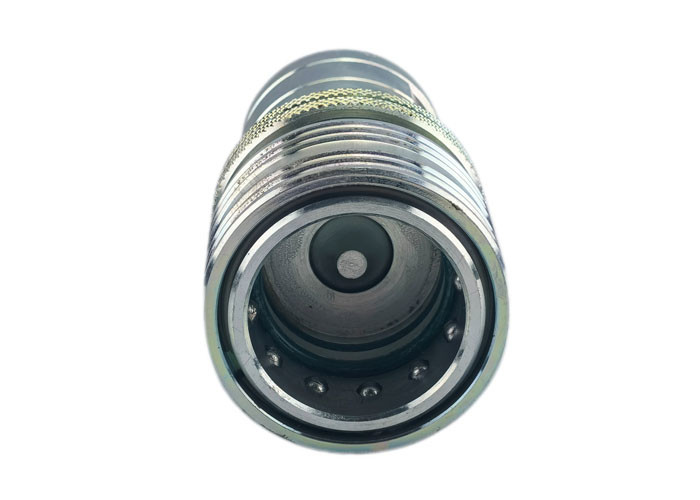

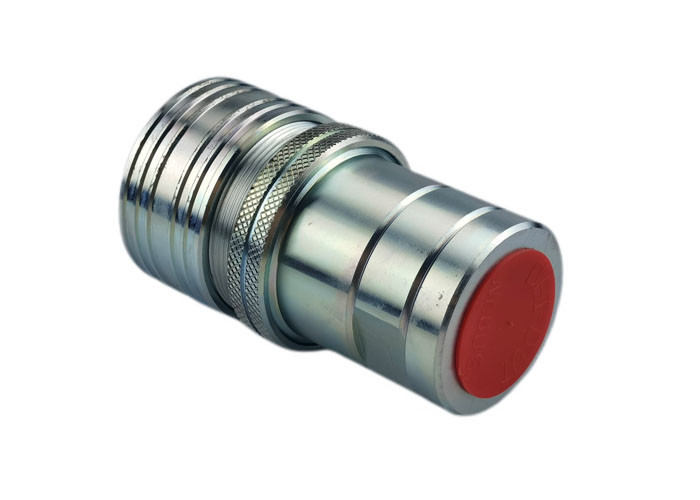

1' snel ontkoppelbare koppelingen van staal voor hydraulische toepassingen dubbele afsluitkoppelingen
Toepassingen
• Automobilerij • Landbouw • Bouw • Olie en gas • Spoorwegen • Luchtvaart • Voedselverwerking • IJzer- en staalindustrie • Elektronica • Laboratoria • Algemene hydraulische toepassingen
Standaardmateriaal
Kenmerken
De CB-7-serie met een snel ontkoppelbare koppeling van staal is een trekker voor het aansluiten van een dubbele afsluitkoppeling.drukimpulsenDe unieke optie voor het sluiten met handvat biedt een betrouwbare oplossing en een voordeel voor de eindgebruiker wanneer de veiligheid een probleem is.
| Lichaamsgrootte | - Dat is niet waar. | Draad | Een | B. | HEX |
| 1/8" | CB-S1S-7FN | 1/8-27 | 1.65 | 0.94 | 0.63 |
| 1/8" | CB-S1S-7FG | 1/8-28 | 1.65 | 0.94 | 0.63 |
| Een kwart. | CB-S2S-7FN | 4/4-18 | 1.97 | 1.10 | 0.75 |
| Een kwart. | CB-S2S-7FG | 4/4-19 | 1.97 | 1.10 | 0.75 |
| 3/8" | CB-S3S-7FN | 3/8-18 | 2.32 | 1.34 | 0.90 |
| 3/8" | CB-S3S-7FG | 3/8-19 | 2.32 | 1.34 | 0.90 |
| Een halve inch. | CB-S4S-7FN | 1/2-14 | 2.71 | 1.50 | 1.06 |
| Een halve inch. | CB-S4S-7FG | 1/2-14 | 2.71 | 1.50 | 1.06 |
| 3/4 inch. | CB-S6S-7FN | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 3/4 inch. | CB-S6S-7FG | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 1 " | CB-S8S-7FN | 1-11 | 3.89 | 2.05 | 1.61 |
| 1 " | CB-S8S-7FG | 1-11 | 3.89 | 2.05 | 1.61 |
| Lichaamsgrootte | - Dat is niet waar. | Draad | C | D | HEX |
| 1/8" | CB-P1S-7FN | 1/8-27 | 1.10 | 0.72 | 0.63 |
| 1/8" | CB-P1S-7FG | 1/8-28 | 1.10 | 0.72 | 0.63 |
| Een kwart. | CB-P2S-7FN | 4/4-18 | 1.38 | 0.86 | 0.75 |
| Een kwart. | CB-P2S-7FG | 4/4-19 | 1.38 | 0.86 | 0.75 |
| 3/8" | CB-P3S-7FN | 3/8-18 | 1.65 | 1.04 | 0.90 |
| 3/8" | CB-P3S-7FG | 3/8-19 | 1.65 | 1.04 | 0.90 |
| Een halve inch. | CB-P4S-7FN | 1/2-14 | 1.97 | 1.22 | 1.06 |
| Een halve inch. | CB-P4S-7FG | 1/2-14 | 1.97 | 1.22 | 1.06 |
| 3/4 inch. | CB-P6S-7FN | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 3/4 inch. | CB-P6S-7FG | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 1 " | CB-P8S-7FN | 1-11 | 2.79 | 1.87 | 1.61 |
| 1 " | CB-P8S-7FG | 1-11 | 2.79 | 1.87 | 1.61 |
