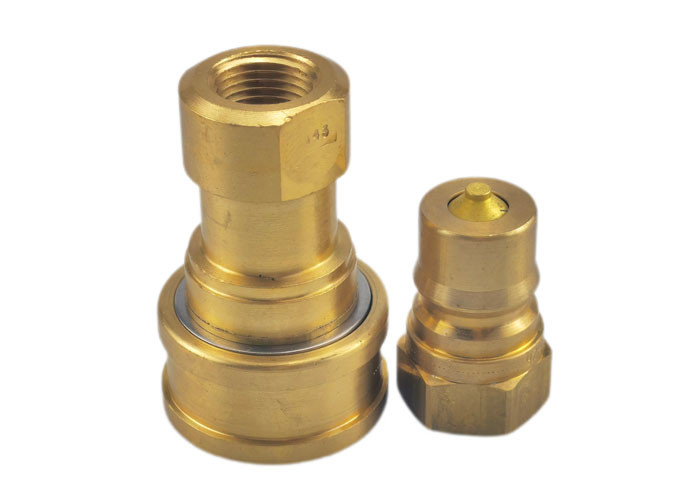

ISO9001 Hydraulische koperen snel ontkoppelbare bevestigingen

Medium-pressure High Performance Pneumatische en Hydraulische Messing Snelkoppeling


Carterberg producten kunnen breed worden toegepast op de verbindingen en eindstukken van mechanische apparatuur, brandbeveiliging, scheepvaart, medische, luchtvaart, metallurgie, chemische en energieapparatuur.

CB-3 Serie Snelkoppelingen worden gebruikt in het hele spectrum van hydraulische toepassingen. Voornamelijk gebruikt met hydraulische vloeistof. CB-3 koppelingen worden ook gebruikt met chemicaliën, water, stoom en sommige gassen.

Standaard Materialen

• Messing, verzinkt staal, roestvrij staal
• Afdichtingen: NBR, Viton, EPDM

Kenmerken

1. Klepjes beschikbaar om lekkage bij ontkoppeling te voorkomen. Klepjes openen automatisch bij koppeling binnen de nominale werkdruk om de doorstroming snel te houden.
2. Kritieke onderdelen zijn gehard voor duurzaamheid.
3. Compatibel met PARKER 60 Serie, FASTER HNV Serie AEROQUIP FD45 Serie en HANSEN HK Serie.

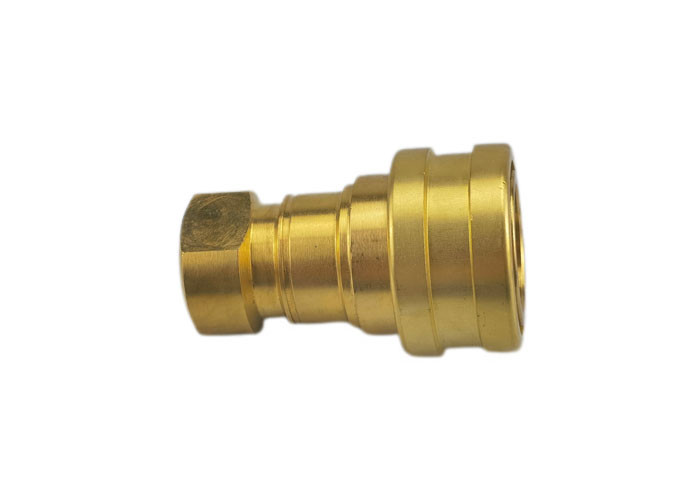

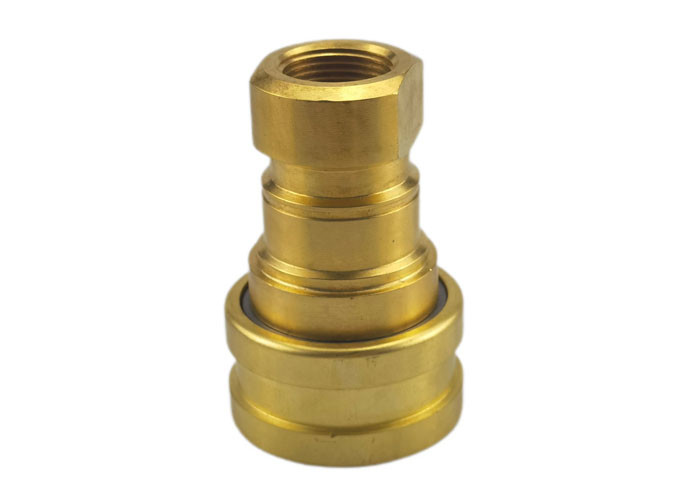

Body Maat	ARTIKELNR.	Schroefdraad	A	B	Overplat
1/8"	CB-S1B-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1B-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2B-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2B-1FN	1/4-18	2.26	1.17	0.75
3/8"	CB-S3B-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3B-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4B-1FG	1/2-14	2.96	1.86	1.13
1/2"	CB-S4B-1FN	1/2-14	2.96	1.86	1.13
3/4"	CB-S6B-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6B-1FN	3/4-14	3.48	2.22	1.31
1"	CB-S8B-1FG	1-11	4.13	2.61	1.75
1"	CB-S8B-1FN	1-11	4.13	2.61	1.75

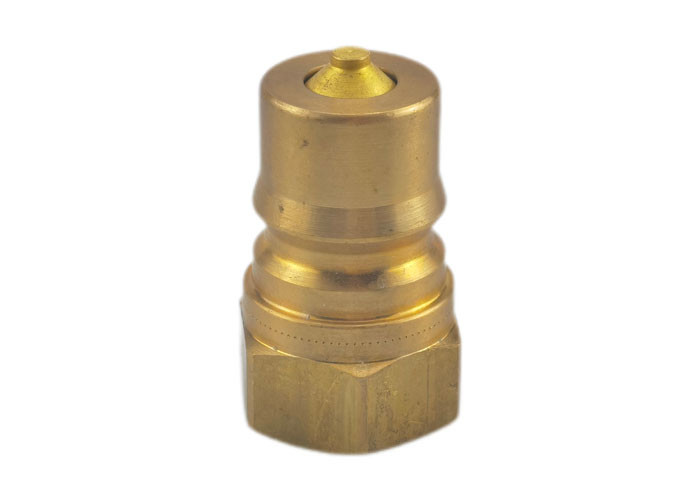

Body Maat	ARTIKELNR.	Schroefdraad	C	D	E	Zeskant
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2B-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2B-1FN	1/4-18	1.52	0.87	0.56	0.75
3/8"	CB-P3B-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3B-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4B-1FG	1/2-14	2.03	1.30	0.76	1.13
1/2"	CB-P4B-1FN	1/2-14	2.03	1.30	0.76	1.13
3/4"	CB-P6B-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6B-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8B-1FG	1-11	2.85	1.88	0.97	1.63
1"	CB-P8B-1FN	1-11	2.85	1.88	0.97	1.63
