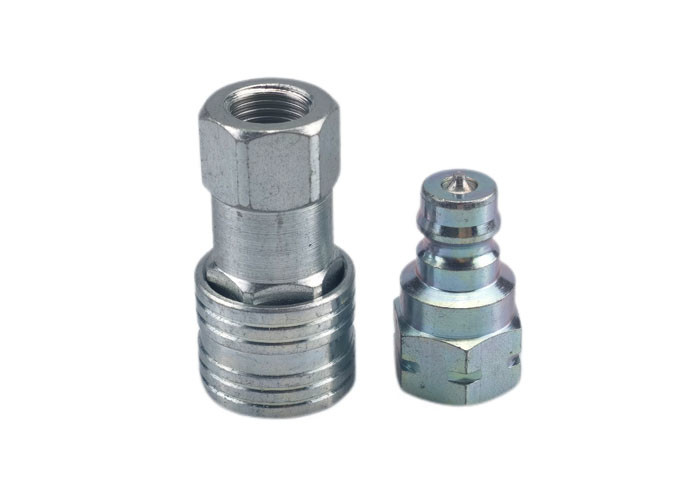

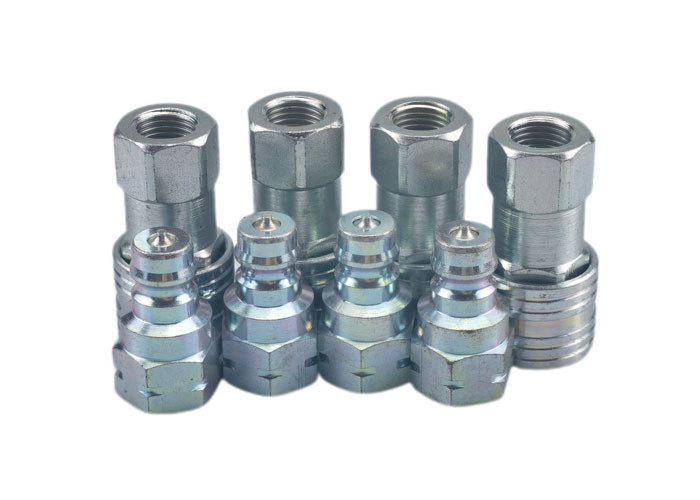

1/4" snel ontkoppelbare koppelingen van staal voor hydraulische toepassingen
Toepassingen
• Automobilerij • Landbouw • Bouw • Olie en gas • Spoorwegen • Luchtvaart • Voedselverwerking • IJzer- en staalindustrie • Elektronica • Laboratoria • Algemene hydraulische toepassingen
De unieke optie voor een sluiting met mouw biedt een betrouwbare oplossing en een voordeel voor de eindgebruiker wanneer de veiligheid een probleem is.De CB-7-serie met een snel ontkoppelbare koppeling van staal is een trekker voor het aansluiten van een dubbele afsluitkoppeling.drukimpulsen, zware mechanische belastingen en frequente verbindings- en ontkoppelingscycli.
Standaardmateriaal
Kenmerken
| Lichaamsgrootte | - Dat is niet waar. | Draad | Een | B. | HEX |
| 1/8" | CB-S1S-7FN | 1/8-27 | 1.65 | 0.94 | 0.63 |
| 1/8" | CB-S1S-7FG | 1/8-28 | 1.65 | 0.94 | 0.63 |
| Een kwart. | CB-S2S-7FN | 4/4-18 | 1.97 | 1.10 | 0.75 |
| Een kwart. | CB-S2S-7FG | 4/4-19 | 1.97 | 1.10 | 0.75 |
| 3/8" | CB-S3S-7FN | 3/8-18 | 2.32 | 1.34 | 0.90 |
| 3/8" | CB-S3S-7FG | 3/8-19 | 2.32 | 1.34 | 0.90 |
| Een halve inch. | CB-S4S-7FN | 1/2-14 | 2.71 | 1.50 | 1.06 |
| Een halve inch. | CB-S4S-7FG | 1/2-14 | 2.71 | 1.50 | 1.06 |
| 3/4 inch. | CB-S6S-7FN | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 3/4 inch. | CB-S6S-7FG | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 1 " | CB-S8S-7FN | 1-11 | 3.89 | 2.05 | 1.61 |
| 1 " | CB-S8S-7FG | 1-11 | 3.89 | 2.05 | 1.61 |
| Lichaamsgrootte | - Dat is niet waar. | Draad | C | D | HEX |
| 1/8" | CB-P1S-7FN | 1/8-27 | 1.10 | 0.72 | 0.63 |
| 1/8" | CB-P1S-7FG | 1/8-28 | 1.10 | 0.72 | 0.63 |
| Een kwart. | CB-P2S-7FN | 4/4-18 | 1.38 | 0.86 | 0.75 |
| Een kwart. | CB-P2S-7FG | 4/4-19 | 1.38 | 0.86 | 0.75 |
| 3/8" | CB-P3S-7FN | 3/8-18 | 1.65 | 1.04 | 0.90 |
| 3/8" | CB-P3S-7FG | 3/8-19 | 1.65 | 1.04 | 0.90 |
| Een halve inch. | CB-P4S-7FN | 1/2-14 | 1.97 | 1.22 | 1.06 |
| Een halve inch. | CB-P4S-7FG | 1/2-14 | 1.97 | 1.22 | 1.06 |
| 3/4 inch. | CB-P6S-7FN | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 3/4 inch. | CB-P6S-7FG | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 1 " | CB-P8S-7FN | 1-11 | 2.79 | 1.87 | 1.61 |
| 1 " | CB-P8S-7FG | 1-11 | 2.79 | 1.87 | 1.61 |
