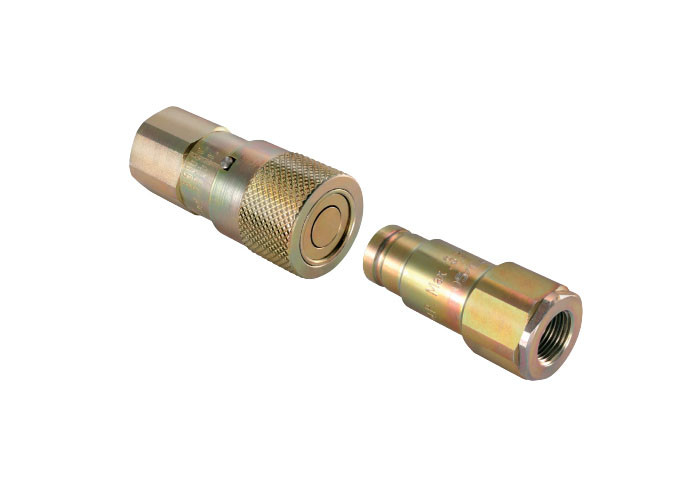

G3/8 Compatibel met Hansen QA29000 Series Flat Face Coupling, platte hydraulische snelkoppelingen
CB-6-A-serie koppeling is een platte oppervlak droogbreken of minimale lek hydraulische koppeling.
Toepassingen
De CB-6-A-serie wordt gebruikt voor snelle vervanging van hydraulische gereedschappen in de bouw-, spoorwegonderhoud- en mijnbouwindustrie.Het gemak van reinigen maakt ze ideaal voor gebruik in dit soort vijandige omgevingenHet sluitmechanisme wordt ingeschakeld door de mouw na aansluiting te draaien.Het mechanisme is ontworpen om te voorkomen dat vuil het interne mechanisme binnendringt en zo de foutieve werking tijdens het aansluiten of loskoppelen te voorkomen..
Standaardmateriaal
Kenmerken

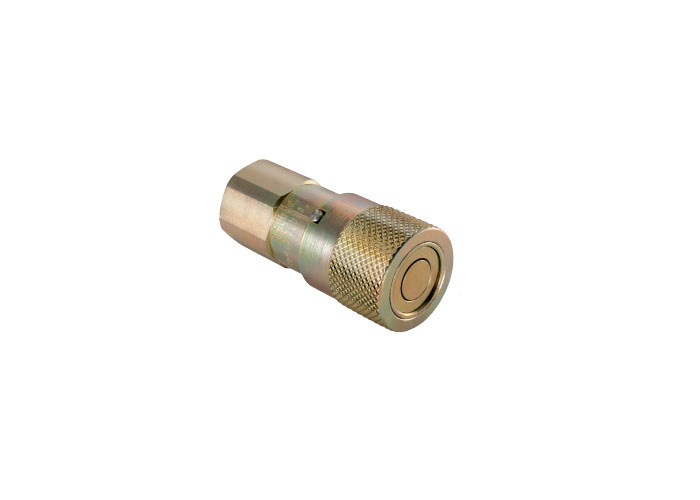

| Lichaamsgrootte | - Dat is niet waar. | Draad | Een | B. | HEX |
| Een kwart. | CB-S2S-6FN-A | 4/4-18 | 2.07 | 1.06 | 0.91 |
| Een kwart. | CB-S2S-6FG-A | 4/4-19 | 2.07 | 1.06 | 0.91 |
| 3/8" | CB-S3S-6FN-A | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8" | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| Een halve inch. | CB-S4S-6FN-A | 1/2-14 | 2.81 | 1.26 | 1.06 |
| Een halve inch. | CB-S4S-6FG-A | 1/2-14 | 2.81 | 1.26 | 1.06 |
| 3/4 inch. | CB-S6S-6FN-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4 inch. | CB-S6S-6FG-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1 " | CB-S8S-6FN-A | 1-11 | 3.29 | 1.89 | 1.81 |
| 1 " | CB-S8S-6FG-A | 1-11 | 3.29 | 1.89 | 1.81 |

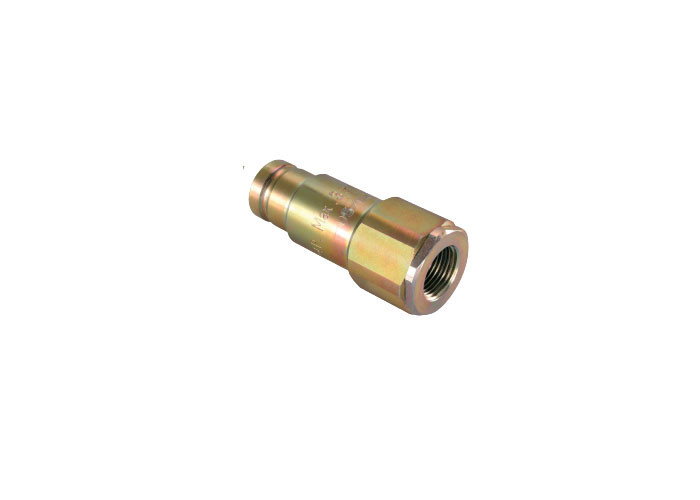

| Lichaamsgrootte | - Dat is niet waar. | Draad | C | D | E | HEX |
| Een kwart. | CB-P2S-6FN-A | 4/4-18 | 2.11 | 0.98 | 1.71 | 0.91 |
| Een kwart. | CB-P2S-6FG-A | 4/4-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8" | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8" | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| Een halve inch. | CB-P4S-6FN-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| Een halve inch. | CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4 inch. | CB-P6S-6FN-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4 inch. | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1 " | CB-P8S-6FN-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1 " | CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
