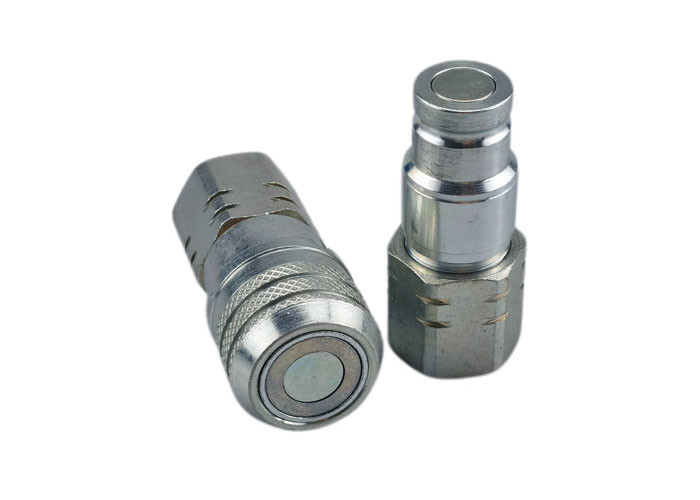

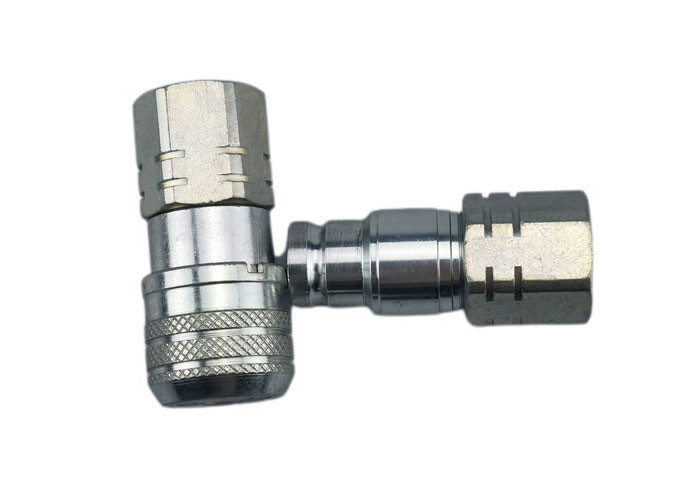

1/4' ISO16028 Flat Face Hydraulic Standard Steel Flat Face Couplings
De CB-6-serie koppeling is een platte hydraulische koppeling met droge breuk of minimale lek die voldoet aan de ISO16028-standaard.
Toepassingen
De CB-6-serie is ideaal voor toepassingen waar hydraulische lekken een probleem zijn en de uitwisselbaarheid met andere fabrikanten belangrijk is.Landbouwuitrusting, Mijnbouwapparatuur, Spoorwegonderhoud, Overhead emmerheftrucks, Skid steer loaders
Standaardmateriaal
Kenmerken
| Lichaamsgrootte | - Dat is niet waar. | Draad | Een | B. | HEX |
| Een kwart. | CB-S2S-6FN | 1/4 ′′ | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 ‰ | 2.87 | 1.26 | 1.18 |
| Een halve inch. | CB-S4S-6FN | 1/2 ‰ | 3.31 | 1.50 | 1.42 |
| Een halve inch. | CB-S4S-6FN | 3/4 ̊ | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 ‰ | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 ̊ | 3.39 | 1.65 | 1.42 |
| 3/4 inch. | CB-S6S-6FN | 3/4 ̊ | 3.74 | 1.89 | 1.61 |
| 3/4 inch. | CB-S6S-6FN | 1 ¢ | 3.86 | 1.89 | 1.61 |
| 1 " | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
| Lichaamsgrootte | - Dat is niet waar. | Draad | C | D | HEX |
| Een kwart. | CB-P2S-6FN | 1/4 ′′ | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 ‰ | 2.52 | 0.78 | 1.18 |
| Een halve inch. | CB-P4S-6FN | 1/2 ‰ | 2.91 | 0.96 | 1.42 |
| Een halve inch. | CB-P4S-6FN | 3/4 ̊ | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 ‰ | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 ̊ | 2.95 | 1.06 | 1.42 |
| 3/4 inch. | CB-P6S-6FN | 3/4 ̊ | 3.39 | 1.18 | 1.61 |
| 3/4 inch. | CB-P6S-6FN | 1 ¢ | 3.39 | 1.18 | 1.61 |
| 1 " | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
