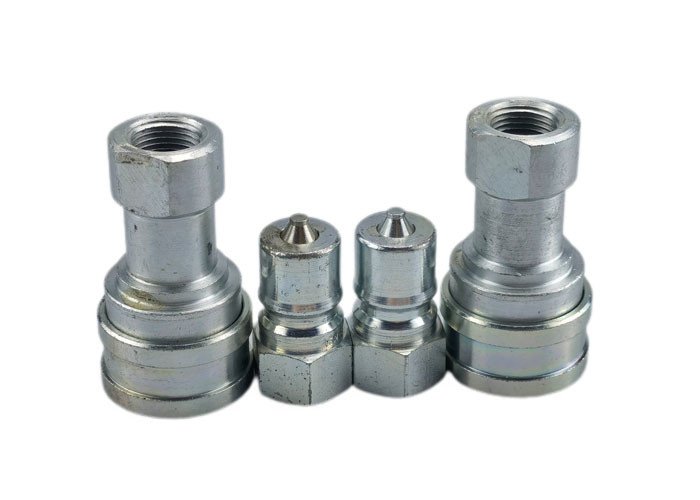

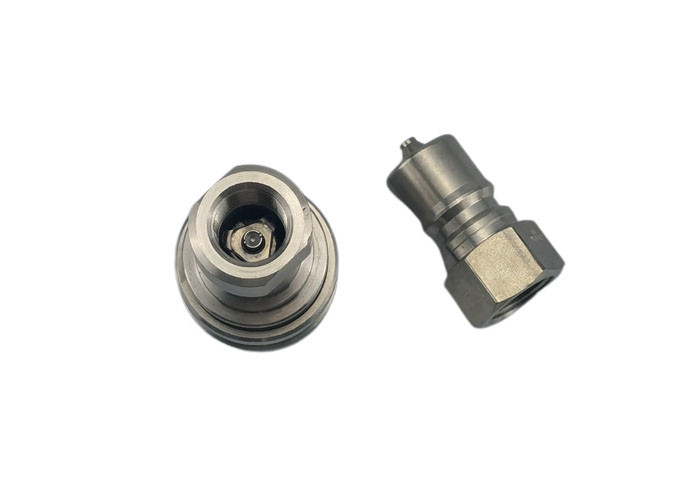

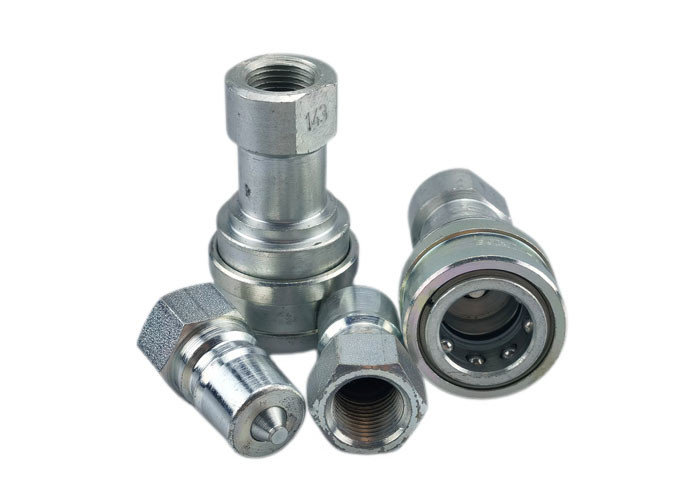

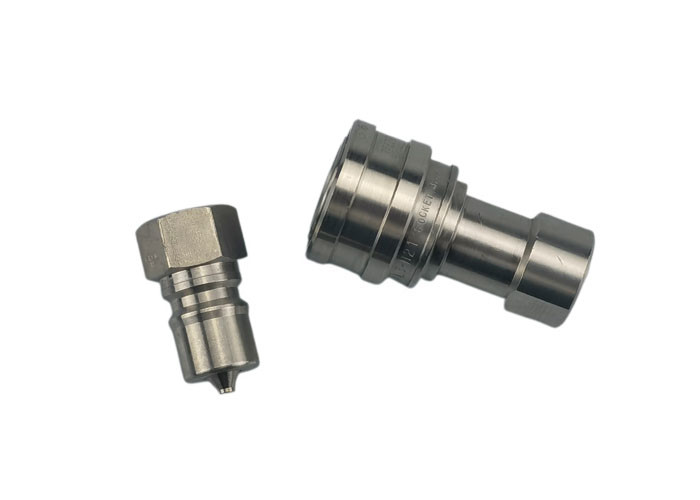

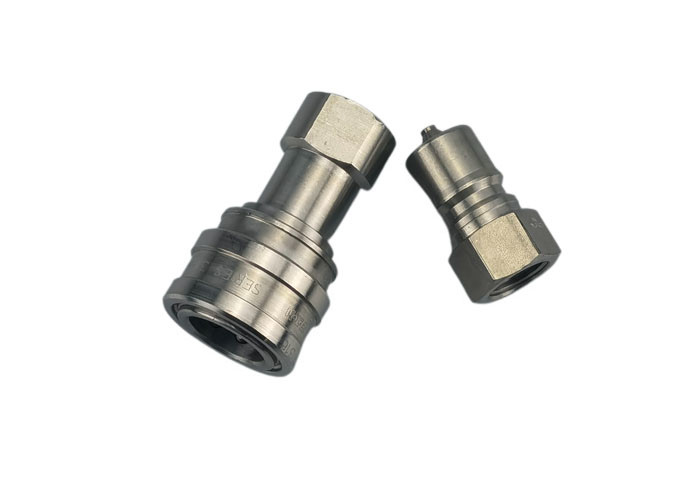

Sluittype zinkplat staal Tweeweg afsluiten Snel ontkoppelen koppelingen
Deze koppeling is verkrijgbaar in staal, messing en roestvrij staal.Deze koppelingen hebben een breed scala van toepassingen en zal een verscheidenheid van vloeistoffen en gassen te behandelen- Stofkappen en stofproppen beschikbaar.
Standaardmateriaal
Kenmerken
| Lichaamsgrootte | - Dat is niet waar. | Draad | Een | B. | Over vlaktes heen |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| Een kwart. | CB-S2S-1FG | 4/4-19 | 2.26 | 1.17 | 0.75 |
| Een kwart. | CB-S2S-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| Een halve inch. | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| Een halve inch. | CB-S4S-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 inch. | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 inch. | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1 " | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1 " | CB-S8S-1FN | 1-11 |
4.13 | 2.61 | 1.75 |
| Lichaamsgrootte | - Dat is niet waar. | Draad | C | D | E | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| Een kwart. | CB-P2S-1FG | 4/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| Een kwart. | CB-P2S-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| Een halve inch. | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| Een halve inch. | CB-P4S-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 inch. | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 inch. | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1 " | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1 " | CB-P8S-1FN | 1-11 |
2.85 | 1.88 | 0.97 | 1.63 |
