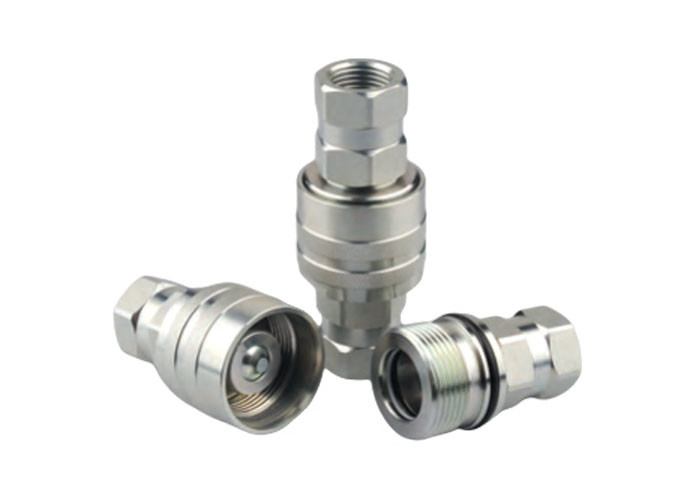

Steek met klep Steek met klep CVV Draad gesloten type hydraulische snelkoppeling
Toepassingen
CVV-serie wordt veel gebruikt in apparatuur (graafmachines),voertuigen,hydraulische apparatuur,boormachines.
Specificatie:
| Lichaamsgrootte (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Nominale druk (PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |
| Nominale stroom ((GPM)) | 3 | 6 | 12 | 28 | 50 |
| Temperatuurbereik (std-dichtingen) | -20°C tot +120°C | ||||
| Standaard afdichtingsmateriaal | NBR | ||||
Kenmerken:
1Het nieuwe ontwerp van de kleppen kan de schade van hoge stroom en de druk van de impuls weerstaan waardoor een geavanceerde prestatie wordt geboden.
2, Verwerkt van massief staal staafstaaf voor duurzaamheid.
3, De CVV-serie maakt gebruik van een geslepen sluiting mechanisme, matches met overeenkomstige mannelijke draden op de koppeling, De twee helften moeten handmatig worden geslepen samen van de verbinding.
4De nieuwe chroombehandeling zorgt voor een geavanceerde roestvrije prestatie.
5Een draadklephouder zorgt voor een klepstop die zorgt voor een positieve klepuitlijning.
6, Compatibel met FASTER CVV serie STCCHI VD serie.
| Deel nr. | LS | D | HEX1 | HEX3 | Een | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30 aan de kant | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30 aan de kant | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 tegenover | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41 tegen de rand | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51 tegen de rand | 24.5 | G1 NPT1 |
| Deel nr. | LP | d | HEX2 | Een | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
