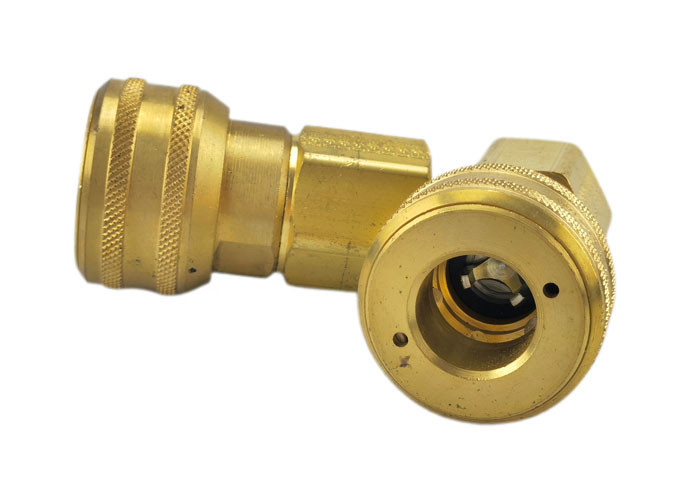

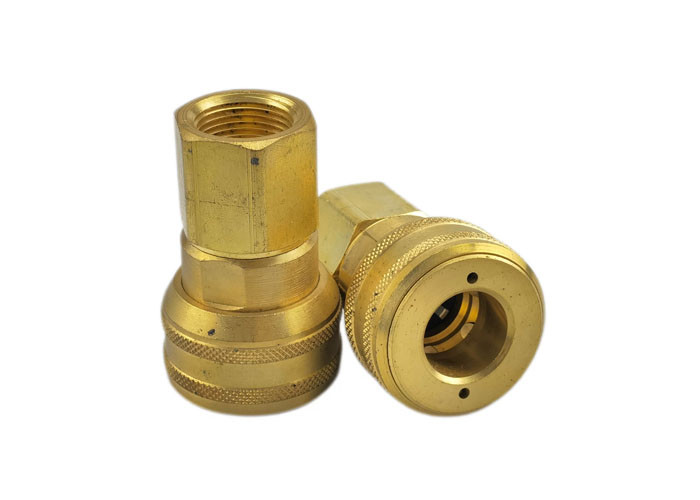

Gedrukt type hydraulische snelkoppeling Gedrukt snel aansluiten
0.25 inch draad snelle aansluiting, Messing snelle loskoppeling
Kenmerken
Koppelingen met een nominale diameter van meer dan 25 mm worden ontworpen en vervaardigd overeenkomstig de voorschriften van module D1 van de Europese richtlijn 97/23/EG inzake drukapparatuur.Ze mogen niet worden gebruikt voor het vervoer van vluchtige gassen..
Toepassingen
Alle industriële en zware toepassingen.Openbare werken, offshore, heftoestellen, systemen die onderhevig zijn aan zware mechanische belastingen, hoge druk
Koppelingen van de CB-5-serie met een nominale diameter tot en met 25 mm zijn ontworpen en vervaardigd overeenkomstig artikel 3.3 van de Europese richtlijn drukapparatuur 97/23 EG.
Standaardmateriaal
| Lichaamsgrootte | - Dat is niet waar. | Draad | Een | B. | HEX |
| Een kwart. | CB-S2S-5FN | 4/4-18 | 53 | 35 | 19 |
| Een kwart. | CB-S2S-5FG | 4/4-19 | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| Een halve inch. | CB-S4S-5FN | 1/2-14 | 74 | 45 | 27 |
| Een halve inch. | CB-S4S-5FG | 1/2-14 | 74 | 45 | 27 |
| 3/4 inch. | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4 inch. | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1 " | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1 " | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
| Lichaamsgrootte | - Dat is niet waar. | Draad | C | D | HEX |
| Een kwart. | CB-P2S-5FN | 4/4-18 | 35 | 15 | 19 |
| Een kwart. | CB-P2S-5FG | 4/4-19 | 35 | 15 | 19 |
| 3/8" | CB-P3S-5FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| Een halve inch. | CB-P4S-5FN | 1/2-14 | 50 | 22 | 27 |
| Een halve inch. | CB-P4S-5FG | 1/2-14 | 50 | 22 | 27 |
| 3/4 inch. | CB-P6S-5FN | 3/4-14 | 63 | 29 | 35 |
| 3/4 inch. | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1 " | CB-P8S-5FN | 1-11 1/2 | 71 | 36 | 41 |
| 1 " | CB-P8S-5FG | 1-11 | 71 | 36 | 41 |
