| Merknaam: | carterberg |
| Modelnummer: | CB-3 |
| MOQ: | Onderhandelingen |
| Prijs: | Onderhandelbaar |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union |
| Toeleveringsvermogen: | 5000~20000 pc/month |

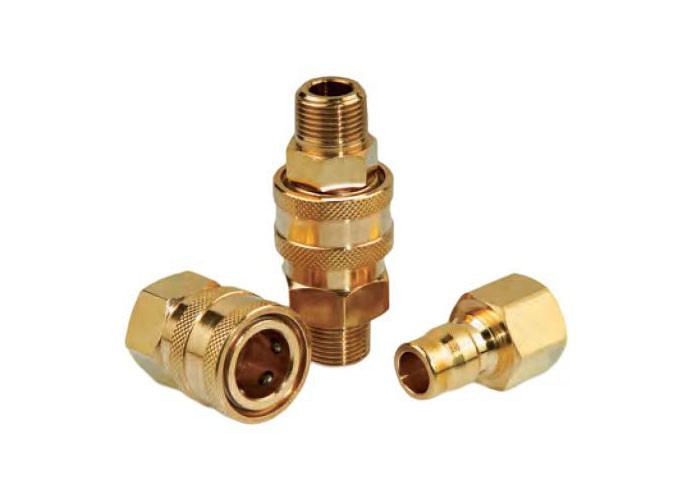

Toepassingen bij maximale stroom Japanse hydraulische koppelingen
Toepassingen: De serie zijn niet-gevalseerde koppelingen voor toepassingen waarbij maximale stroom vereist is.open boor biedt de laagste drukdaling van elk snel koppelontwerp en is ideaal voor toepassingen zoals hoogdrukwater en stoomwasmachines, tapijtreinigers en schimmelkoelmiddellijnen en vele andere toepassingen zonder kleppen.
Specificaties:
| Lichaamsgrootte (in) | 1/8 | 1/4 | 3/8 | 1/2 |
| Vermogen om te reageren | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Nominale stroom ((GPM)) | 3 | 6 | 12 | 12 |
| Temperatuurbereik (std-zegels) | -20°C tot +120°C | |||
Kenmerken:
1De gladde, open boor zonder klep in beide helften zorgt voor een minimale drukdaling en zorgt voor een gemakkelijke sluiting in toepassingen waarbij dezelfde lijnen voor meer dan één medium worden gebruikt.
2De koppelingen en tepels zijn vervaardigd van massieve staafmateriaal, waardoor de kwaliteitskoppeling duurzaam is.
3De tepels zijn verkrijgbaar in messing en 304 roestvrij staal als standaardproductmateriaal.
4De tepels zijn verkrijgbaar in 304 roestvrij staal, koper.
5De koppeling is een "interchange"-koppeling, omdat zij dimensioneel en functioneel met soortgelijke koppelingen van andere fabrikanten kan worden verwisseld.
6.compatibel met NITTO TSP-serie.

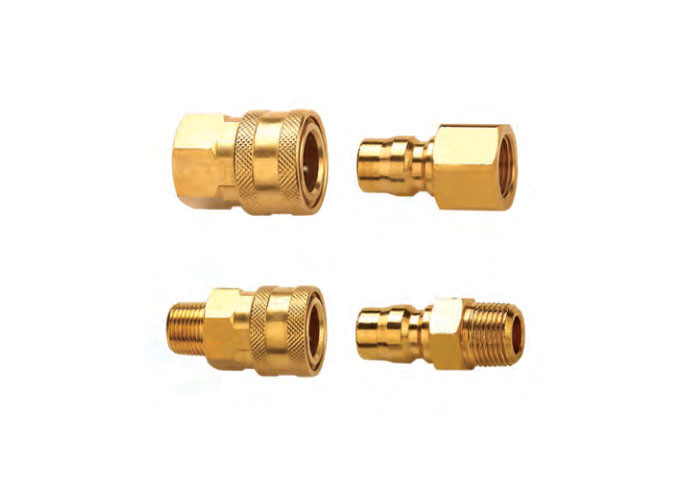

| Deel nr. | LS | ¢ D | HEX1 | Een | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Deel nr. | LS | ¢ D | HEX1 | Een | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| Deel nr. | LP | C | HEX2 | Een | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| Deel nr. | LP | C | HEX1 | Een | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
