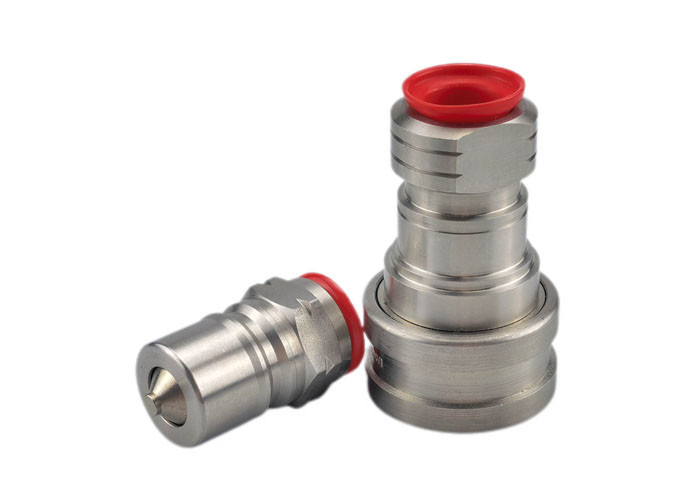

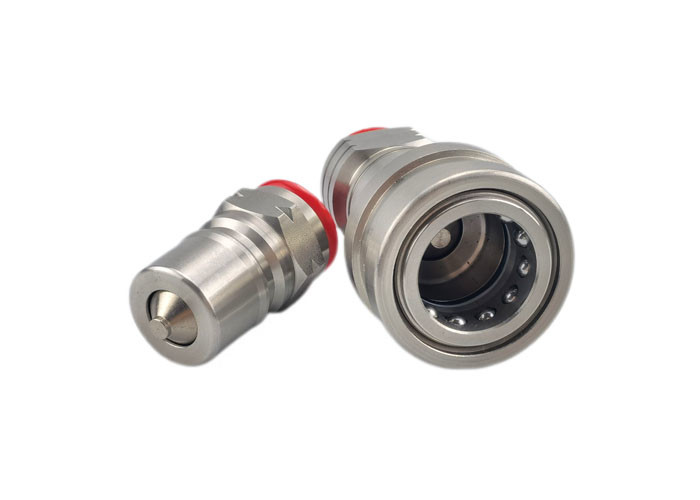

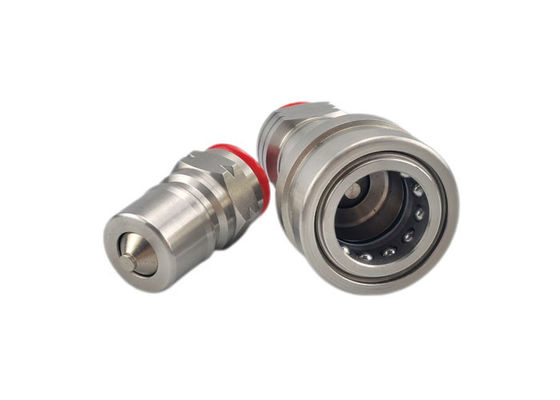

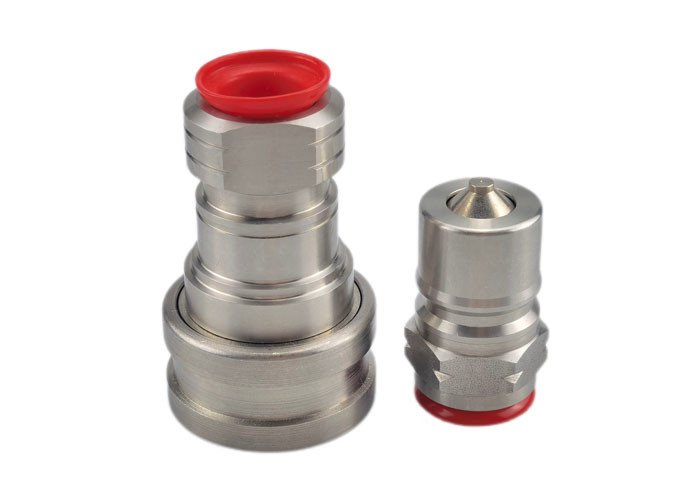

SS316 Hydraulische snelkoppeling

1-1/4' CB-1 serie roestvrij staal 316 dicht type hydraulische snelkoppeling

CB-SPL-1FG/CB-SPM-1FG worden gebruikt in bouwmachines, hydraulische toepassingen.Deze dubbele afsluiting koppelingen kunnen worden gevonden overal waar vloeistof overdracht lijnen moeten worden aangesloten en losgekoppeld voor de werking of het onderhoud van apparatuur, en een vloeistofverlies is ongewenst.

Standaardmateriaal

• Messing, zinkomlijst staal, roestvrij staal
• Afdichtingen: NBR, Viton, EPDM

Kenmerken

1. Poppetventielen zijn beschikbaar om ongecoupled lekken te voorkomen. Poppetventielen openen automatisch wanneer ze binnen de nominale werkdruk worden gekoppeld om de stroom snel te houden.
2. De kritieke onderdelen zijn gehard voor duurzaamheid.
3. Compatibel met de PARKER 60-serie, de FASTER HNV-serie AEROQUIP FD45-serie en de HANSEN HK-serie.

   Lichaamsgrootte	- Dat is niet waar.	Draad	Een	B.	Over vlaktes heen
   1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   Een kwart.	CB-S2S-1FG	4/4-19	2.26	1.17	0.75
   Een kwart.	CB-S2S-1FN	4/4-18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   Een halve inch.	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
   Een halve inch.	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
   3/4 inch.	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 inch.	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75



   Lichaamsgrootte	- Dat is niet waar.	Draad	C	D	E	HEX
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   Een kwart.	CB-P2S-1FG	4/4-19	1.52	0.87	0.56	0.75
   Een kwart.	CB-P2S-1FN	4/4-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   Een halve inch.	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
   Een halve inch.	CB-P4S-1FN	1/2-14	2.03	1.30	0.76	1.13
   3/4 inch.	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 inch.	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1 "	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
