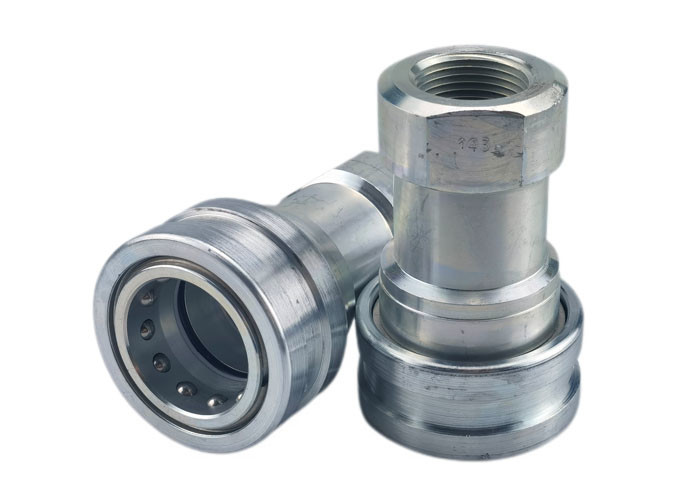

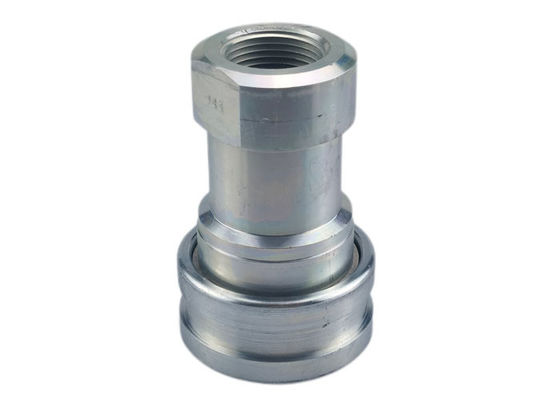

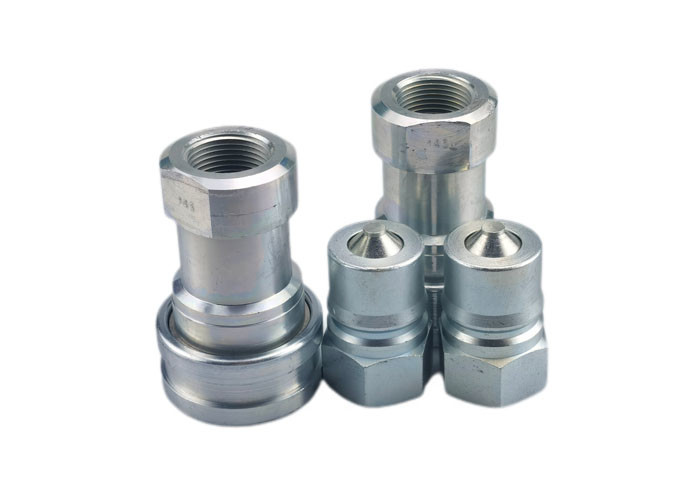

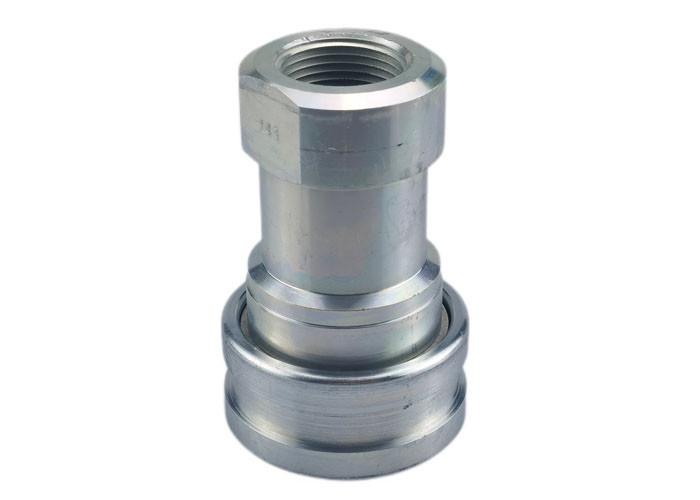

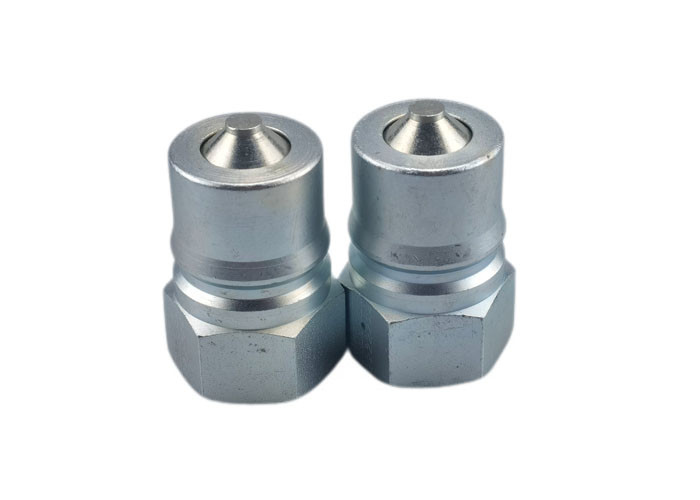

1' stalen hydraulische snelkoppeling,verwisselbare hydraulische snelkoppeling
CB-SP1S-1FG-koppelingen worden gebruikt in bouwmachines, bosbouwmachines, landbouwmachines, oliewerktuigen, olieapparatuur, staalfabrieksmachines en andere veeleisende hydraulische toepassingen.
Standaardmateriaal
Messing, zinkomlijst staal, roestvrij staal
Afdichtingen: NBR, Viton, EPDM
Kenmerken
Poppetventielen zijn beschikbaar om ongecoupled lekken te voorkomen. Poppetventielen openen automatisch wanneer ze binnen de nominale werkdruk worden gekoppeld om de stroom snel te houden.
De kritieke onderdelen zijn gehard voor duurzaamheid.
Compatibel met de PARKER 60-serie, de FASTER HNV-serie AEROQUIP FD45-serie en de HANSEN HK-serie.
| Lichaamsgrootte | - Dat is niet waar. | Draad | Een | B. | Over vlaktes heen |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| Een kwart. | CB-S2S-1FG | 4/4-19 | 2.26 | 1.17 | 0.75 |
| Een kwart. | CB-S2S-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| Een halve inch. | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| Een halve inch. | CB-S4S-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 inch. | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 inch. | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1 " | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1 " | CB-S8S-1FN | 1-11 |
4.13 | 2.61 | 1.75 |
| Lichaamsgrootte | - Dat is niet waar. | Draad | C | D | E | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| Een kwart. | CB-P2S-1FG | 4/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| Een kwart. | CB-P2S-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| Een halve inch. | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| Een halve inch. | CB-P4S-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 inch. | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 inch. | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1 " | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1 " | CB-P8S-1FN | 1-11 |
2.85 | 1.88 | 0.97 | 1.63 |
