Verwijzings- tot vergrendelingsbesturing met betrouwbare houding

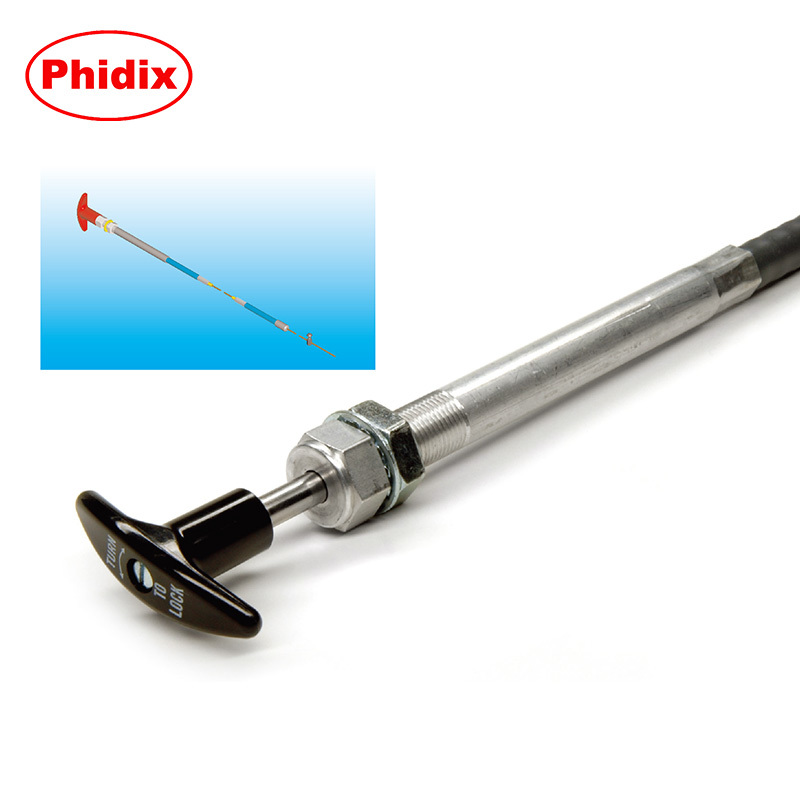

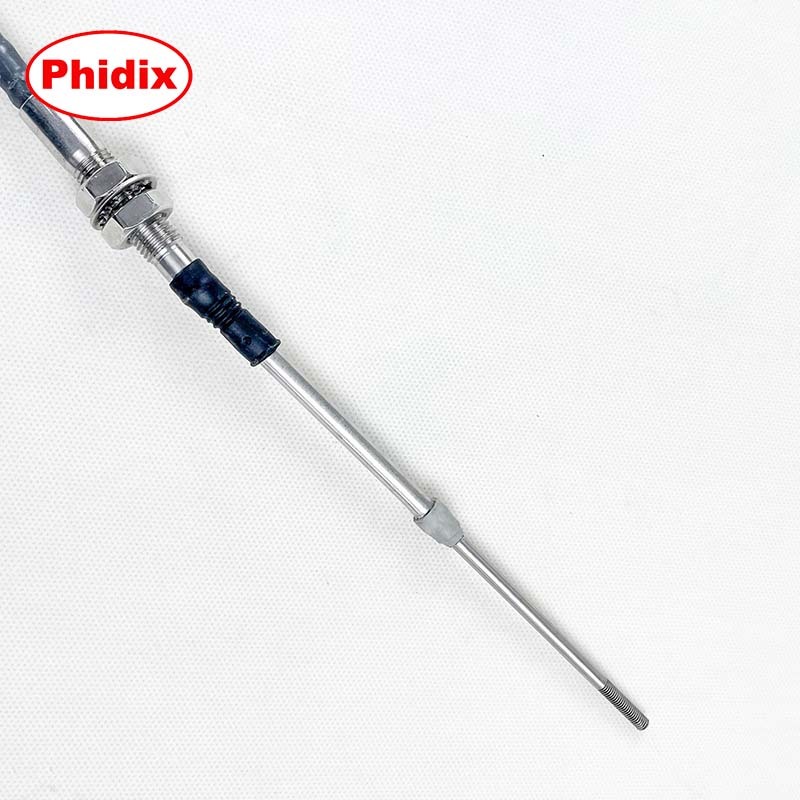

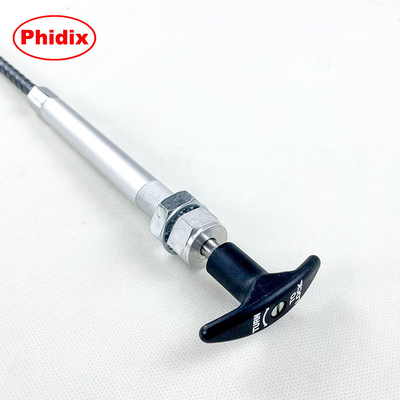

DePhidix Twist-Lock Push-Pull Control CableDeze serie is ontworpen voor toepassingen die een veilige mechanische vergrendeling van de bedieningspositie vereisen.het behoud van zijn positie, zelfs in omgevingen met hoge trillingen.
Deze structuur is vooral geschikt voor gas-/verstoppingscontrole, PTO-systemen, motor-afsluitmechanismen en klepoperaties in sectoren zoals zware vrachtwagens, bouwmachines,landbouwvoertuigen, en scheepsmotoren.
Of u nu volledige kabelassemblages of aangepaste knop-, kern- of output-endconfiguraties nodig heeft, Phidix biedt flexibele productie die voldoet aan uw specifieke installatie- en duurzaamheidsbehoeften.
Belangrijkste kenmerken
• Mechanisme voor het vergrendelen¢ Vergrendelt de positie van de kabel met een kwart draai, waardoor onbedoelde beweging door trillingen of schokken wordt voorkomen.
• Veilige handhaving¢ Ideaal voor toepassingen waarbij een vaste actuatorpositie handmatig moet worden onderhouden.
• Modulaire opstellingVerkrijgbaar met verschillende schachthandschoenen (groen/zwart), knopkleuren (zwart/rood), kerntypen (draadtouw of standaardkern) en uitgangspunten (draad/U-vork).
• Robuuste bouw¢ Ontworpen voor veeleisende industriële en voertuigomgevingen; trillingsbestendig en corrosiebestendig.
• OEM-klaarGebouwd om automobielstandaarden zoals IATF 16949 te ondersteunen; aanpasbaar voor bulk/seriële toepassingen.
Typische toepassingen
| Toepassing | Functie |
| PTO-systemen (power take-off) | Vergrendel de positie van de PTO-aansluitingsbediening |
| Kabels voor het uitschakelen van de motor | Zorg voor een veilige ontkoppeling en houding |
| Handmatige gaspedaal/knoeiselregeling | Behoud van vaste RPM of startknooppositie |
| Positionering van de klep | Vergrendeling van de vloeistofstroom of van de hydraulische klep |
| Parkeerremmechanismen | Voorkomen van terugrollen in zware voertuigen |
| Afstandsbedieningspanelen (cabine/box) | Vergrendelbare invoer voor door de bediener aangedreven systemen |
Waarom het belangrijk is: In omgevingen met trillingen, hellingen of continue mechanische belasting,niet-vergrendelende kabels kunnen glijden. Twist-lock-oplossingen zorgen voor veiligheid en consistente werking.
Structurele opties
Om aan de uiteenlopende behoeften van OEM's en integrators te voldoen, biedt Phidix meerdere structurele configuraties aan onder de Twist-Lock-familie:
| Variant | Onderscheidend kenmerk | Pagina link |
| U-fork-uitvoerstructuur | Vergemakkelijkt bevestigen aan verbindingen of hefbomen | U-Vork Versie |
| Draadtouw Interne kern | Meer flexibiliteit voor routing | Draad touw versie |
| Groen standaard schachthuls | Visuele OEM-identificatie, corrosiebestendig | Groene schacht versie |
| Zwarte standaard schachthoes | Universele besturingskabelstructuur | Universele versie |
Phidix ondersteunt visuele gecodeerde en gespecialiseerde bouwmaterialen.Neem contact met ons op voor maatwerk.
Technische specificaties
| Parameter | Waarde/optie |
| Type vergrendeling | Handmatig draaien om te vergrendelen (T-handvat) |
| Handle Stijlen | Zwarte T-handgreep, rode T-handgreep (facultatief) |
| Opties voor schachthoes | Zwart/groen ABS, optionele kleur |
| Innerlijke kern | Standaardkern / Flexibel draadtouw |
| Afsluitend resultaat | Gedrukt staafje, U-vork, gegroeveerde pin |
| Strokbereik | Standaard 2 ′′ ′′ 3 ′′, aanpasbaar |
| Kabeltypen | EXT, UTL, Bristow |
| Verzamellengte | 600 mm ¥ 2500 mm of op maat |
| Nominale belasting | tot 100 lbs vasthoudingsvermogen |
| Milieuclassificatie | Buiten / Trillingen / Corrosieve tolerantie |
Aanwijzingen voor het bestellen
Bij het specificeren van een Phidix-twist-lock-kabelassemblage, bevestigt u het volgende:
• Kabellengte (L)De totale lengte van de montage
• beroerte (S) Verplichte activeringsafstand
• Kerntype️ Standaard of draad touw
• GrijptypeZwart/rood T-handvat
• Kleur van de schachtGroen of zwart
• Output End StijlU-vork, met draad, enz.
Als u hulp nodig heeft bij het kiezen, raadpleeg onze pagina's voor configuratie of stuur ons uw tekening wij zullen het aanpassen.
Waarom Phidix kiezen?
• Flexibiliteit in de techniekWe ondersteunen unieke configuratie en kleine partij aanpassing.
• Vervaardiging voor de automobielindustrie¢ Gebouwd volgens IATF 16949 richtlijnen.
• Rapid prototyping beschikbaar¢ Korte doorlooptijden voor nieuwe aanvragen
• Ondersteuning van OEM-partnerschappen¢ Programma's voor seriële etikettering, verpakking en inventarisatie. Ondersteund door meer dan 15 jaar controle-kabeltechniek en ISO-gecertificeerde productie.
