Productconfiguratiegids: Aanpassing van uw niet-vergrendelende stuwknop
Het kiezen van de juiste besturingskop gaat niet alleen om de grootte van de kabel of de montage, het gaat ook om dehet verkrijgen van de juiste knop, uitgang eind, draad, en slagOm perfect te passen in de interface van uw apparatuur.
Bij Phidix begrijpen we dat één configuratie zelden voor iedereen geschikt is.niet-vergrendelende besturingshoofdserieis volledig modulair en biedt meerdere aanpassingswegen zodat OEM's, integrators en onderhoudsteams snel een setup kunnen vinden die schoon wordt geïnstalleerd en met vertrouwen functioneert.

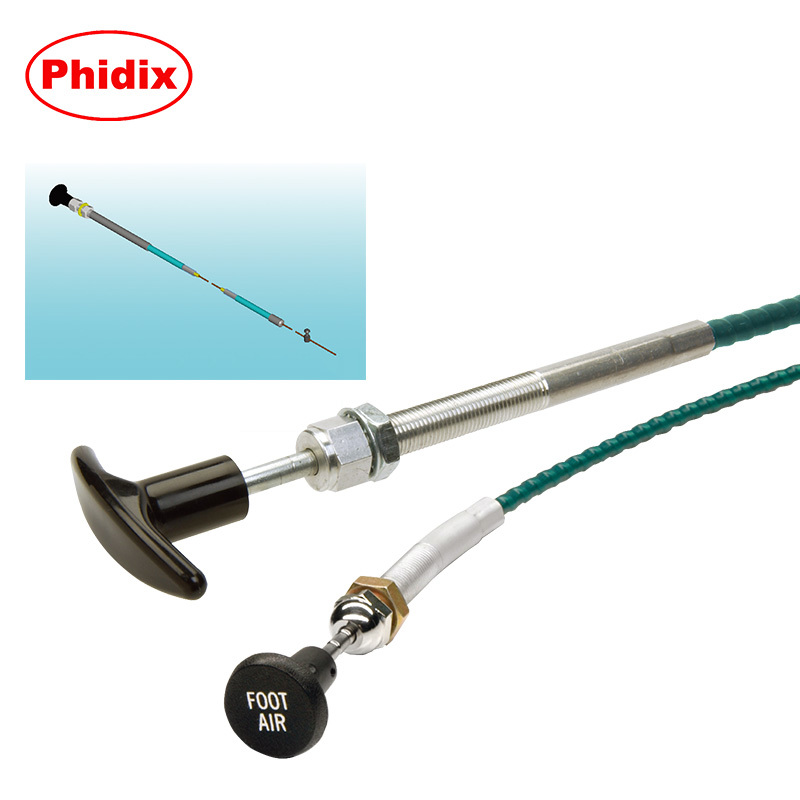

Knuffel & Handle Opties
| Stijl |
Beschrijving |
Typisch gebruik |
| T-handvat (gewoon) |
Compact en gemakkelijk te grijpen |
Algemene stop-/knoeistoepassingen |
| T-handgreep met markering |
Versies met het label "STOP", "CHOK" |
Voor veiligheidskritische controles |
| Ronde knop |
Een esthetische knop met een laag profiel |
Strakke afstanden tussen de panelen |
| Grijp met ribben/contour |
Verbeterde grip voor vette/handschoenen |
Industriële omgevingen |
De knoppen zijn verkrijgbaar in plastic of metaal en kunnen op aanvraag met kleurcode of gegraveerd worden.
Configuraties voor de einduitgang
| Type |
Beschrijving |
Geschiktheid voor toepassing |
| Gedrukt draaikop |
Biedt verstelbare lengte en uitlijning |
Voor nauwe of hoekige paden |
| Groeven met draaiend hoofd |
ontworpen voor het monteren van een klem/anker |
Gewoon bij motorstopinstellingen |
| Vaste kop |
Eenvoudigste beëindiging |
Systemen voor korte afstanden of voor vaste richting |
Elk uitgangstype kan worden afgestemd op verschillende kabelgroottes en draadstaafinterfaces.

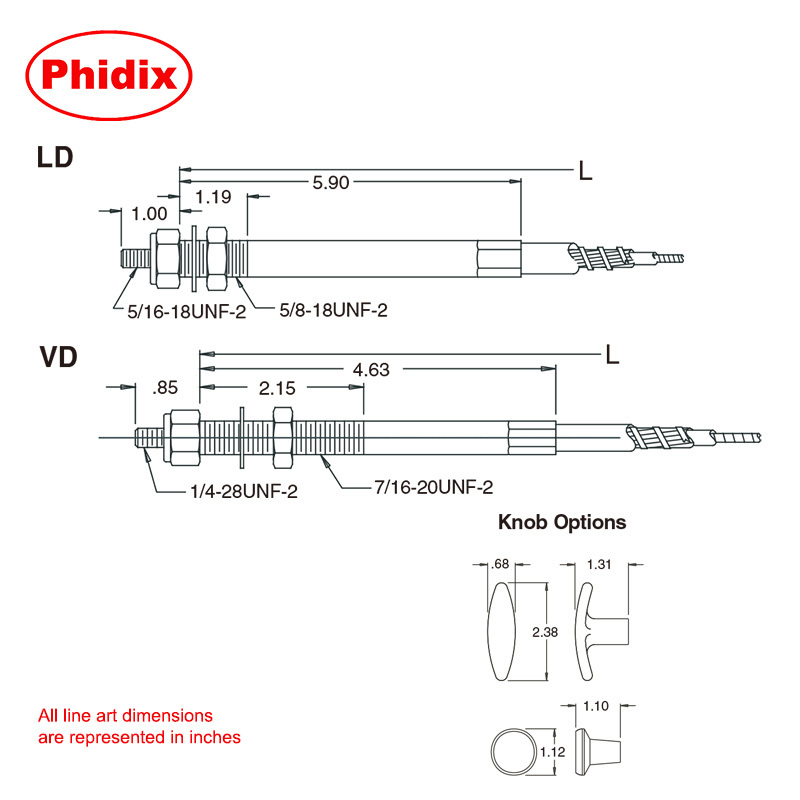

Panelmontage-draad (besturingshoofd)
Phidix besturingskoppen zijn verkrijgbaar met:
• 3/8"-24 UNF(standaard licht draad)
• 7/16"-20 UNF(voor iets grotere koppen)
• 5/8"-18 UNF(voor hogere sterkte panelen of ruwe panelen)
We kunnen ook op maat gemaakte busjes of behuizers leveren voor overgrote panelen of onregelmatige installaties.
Kabelgrootte compatibiliteit
| Kabelafmeting |
Voorgenomen gebruik |
| VLD(Zeer lichte belasting) |
Kleine behuizingen of korte reizen |
| LD(Lacht) |
Algemene toepassingen van panelen |
Ondersteunde kabeltypen zijn:EXT, UTL, enBristow., afhankelijk van de gewenste push-pull wrijving en buigroute.
Stroke & Travel aanpassing
Standaard slagopties variëren van1 tot 3 centimeter, maar kan op uw behoeften worden afgestemd:
• Valuw- of verstikkingsvereisten
• Beperkingen van de afstand tussen dashboards
• Ergonomische overwegingen voor het trekbereik van de bediener
We zullen de kop, de staaf en de behuizing op elkaar afstemmen.
Tip: Kies de juiste combinatie
Voorbeelden van opstellingen:
• MotorstopkabelGekleurde T-handgreep + gegroeveerd draaikop + roestvrij staaf + 3
• Verstopping van de afstandsbedieningRonde knop + gegraven kop + 2 ̊ reis + VLD-kabel
• Compacte bedieningskist¢ laag profiel knop + vaste kop + 1 ¢ reizen
Heb je een visuele spec of een aangepaste matrix nodig?

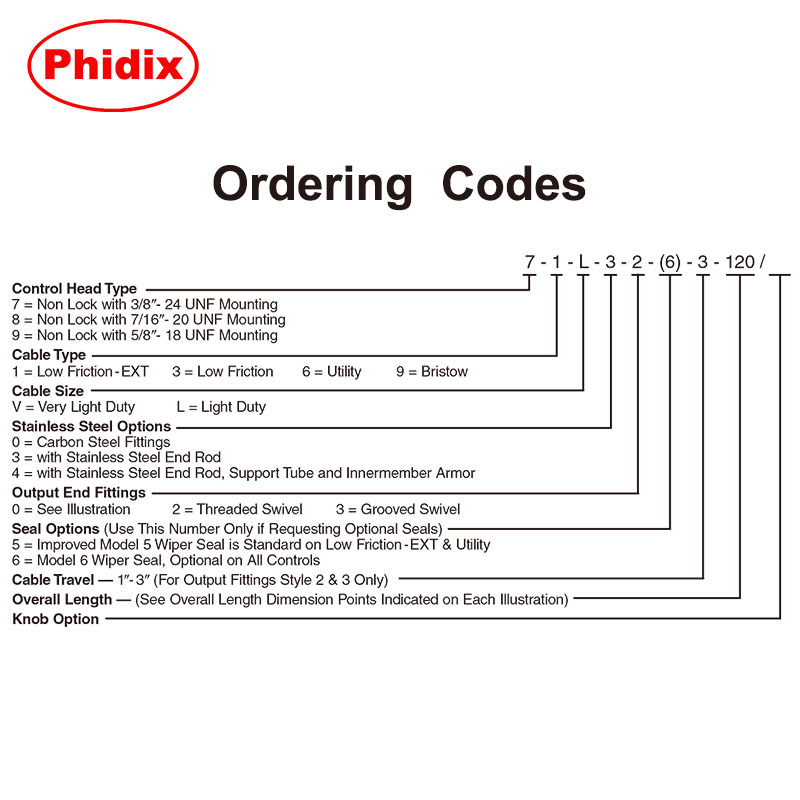

We bieden ontwerppakketten en bestelling code bouwers voor engineering teams die nodig hebben om te matchen met specifieke envelopbe beperkingen of legacy vervangingen.
Lees hier meer over het basisproduct:Niet-vergrendelend besturingshoofd overzicht
Of...Neem contact met ons op.Met uw gewenste knop, kabel, eind en montage specificaties zullen we de rest regelen.
