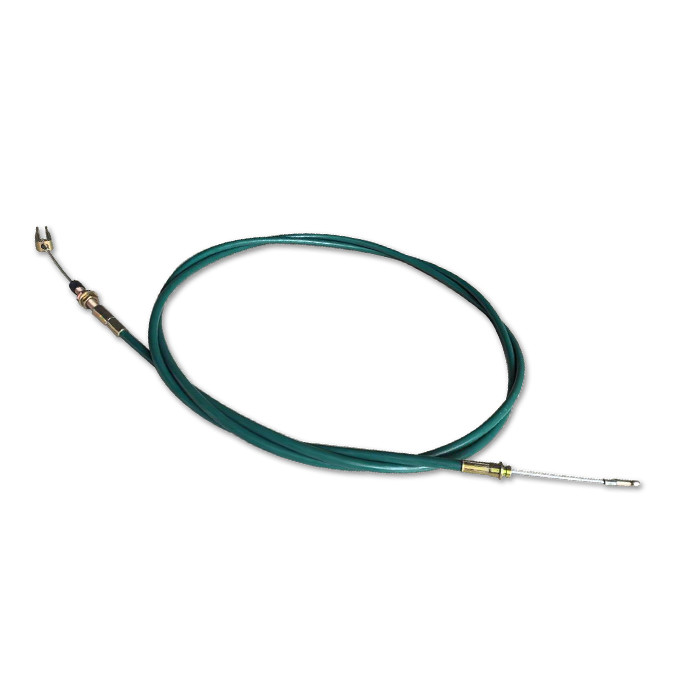

Aanpassingsmogelijkheden voor flexibele aandrijfschachten.
Waarom uw flexibele aandrijfas aanpassen?
Bij wegbouwmachines zijn geen twee systemen precies hetzelfde.Ruimtebeperkingen, slaglengtes, mechanische interfaces en omgevingsfactoren verschillen sterk tussen de soorten apparatuur.
Phidix biedt een breed scala aan aangepaste flexibele aandrijfwachtoplossingen om aan specifieke installatie-, routing- en prestatievereisten te voldoen.Of u nu bestaande apparatuur aanpast of een nieuw platform ontwerpt, onze schachten kunnen worden aangepast om optimale controle en duurzaamheid te garanderen.
Wat kan aangepast worden?
Stroklengte
• Bereik: 50 mm tot 300 mm (typisch)
• Ondersteunt alleen-push- of push-pull-bewegingen
• Gecorrigeerd om te voldoen aan de actuator en de mechanische aansluiting
Schachtkern en leiding
• Kernsoorten: gevlochten staal / platte draad / koolstofkern
• Materialen voor de geleiding: PVC (standaard), nylon (warmtebestendige), lange staal vlecht
• Afstemming van de afstand: tussen kern-OD en leidings-ID, op basis van de krachtvereiste
Buitendeursdiameter en buigradius
• Van 7 mm tot 15 mm, afhankelijk van de belasting en de opstelling
• Min. buigradius tot 40 mm voor compacte routing

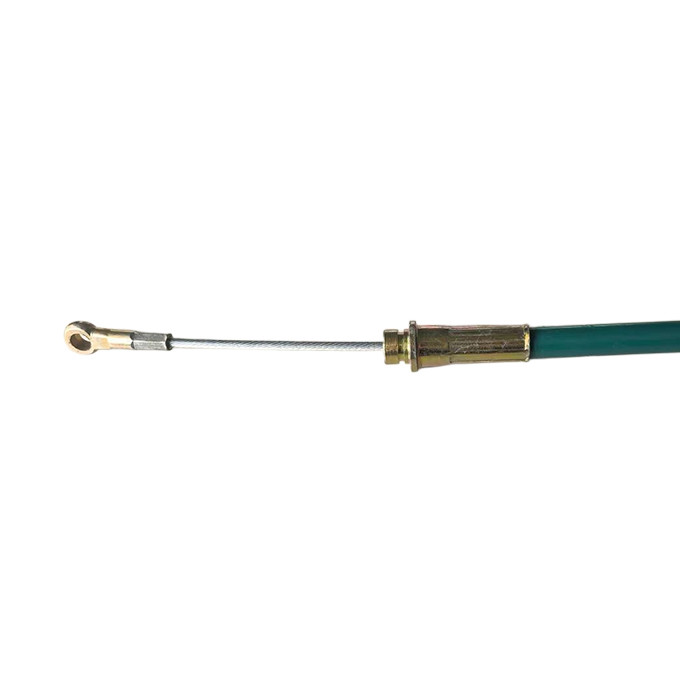

Eindstukken
• Gedrukt staaf

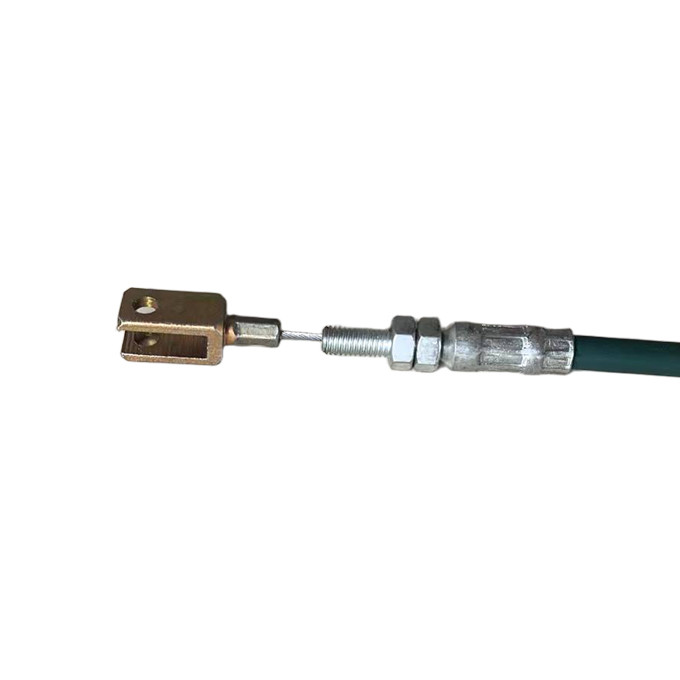

• Clevis (band, speld, vork)
• Staafpunten, kogelverbindingen, adapters voor snelle afgifte
• Lasbeugels of bevestigingsflenzen
Wanneer heeft u een aangepaste schacht nodig?
| Scenario |
Waarom aanpassingen belangrijk zijn |
| Nabewerking van oudere machines |
Vergelijk oude besturingselementen of vervang niet beschikbare onderdelen |
| Ruimtebeperkte routing |
Aanpassen van de bocht straal of lengte voor complexe paden |
| Omgevingen met hoge trillingen |
Vereist een stabiele terugslag en een duurzame kern |
| Gespecialiseerde bewegingscontrole |
Verplichte lange slag of unieke koppeling |
| Meerdere apparatuurmodellen |
Verzekeren van cross-model compatibiliteit met één as spec |
Ingenieursondersteuning van ontwerp tot levering
Geef gewoon:
• Totaal
• Verplichtingen voor de slagkracht
• Werkbelasting en verwachte overbelasting
• Routingbeperkingen (buigradius, installatietype)
• Aanpassingsvoorkeuren voor eindstukken of interfacetekeningen
• Onze ingenieurs zullen u een volledig aangepaste schachtoplossing aanbevelen, met de toepassingsspecificaties en de installatieverwijzingen.
