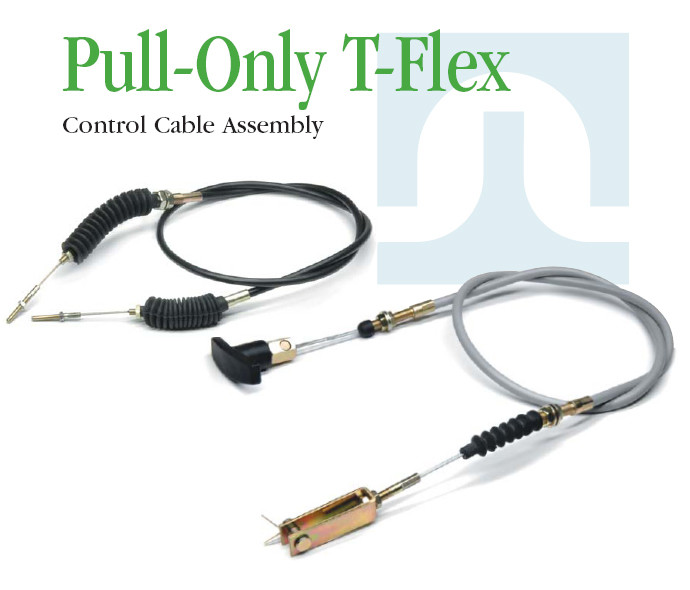

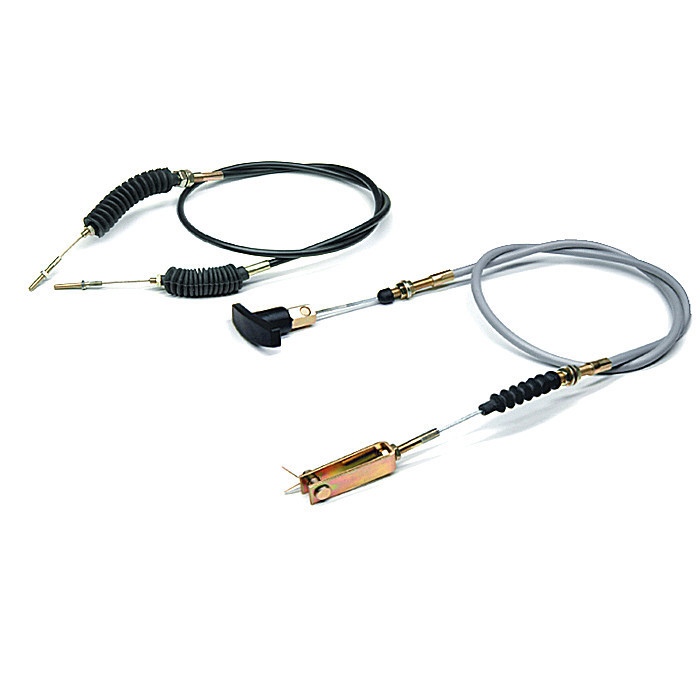

Phidix's T-Flex-besturingskabels zijn ontworpen voor alleen-trekbewegingsbesturing, gebouwd met een hoogvast koolstofstaalkern en duurzame buitenmantel.Wij leveren de belangrijkste technische specificaties en dimensionale tekeningen ter ondersteuning van systeemintegratie, ingenieursbeslissingen en aangepaste configuraties.
| Kenmerken | Specificatie |
| Strokbereik | 1.0" ′′ 3,0" (25 ′′76 mm) |
| Minimale buigradius | 5 inch (127 mm) |
| Vervoervermogen | tot 3000 lb |
| Buitenste kabeldiameter | 7.5 mm (typisch) |
| Kabelkern | met een breedte van niet meer dan 50 mm |
| Materiaal van de omhulsel | olipropyleen (standaard) / hoogtemperatuurplastic |
| Temperatuurbereik | -54°C tot +110°C (-65°F tot 185°F) |
Voor toepassingen met een hoge belasting en een lage afbuiging behouden T-Flex-kabels een nauwkeurige prestatie, zelfs onder trillingen en herhaalde aansturing.
T-Flex-besturingskabels ondersteunen een verscheidenheid aan soorten eindstukken, elk geschikt voor verschillende montage systemen:
• Stangen: gegraven stengels voor rechtstreekse handhaving van de hendel
• Splitsingen en jukken: voor verbindingen op basis van koppeling
• Knoppen / oogpunten / kogelkoppen: panelen of roterende installaties
• Schroef- of kophulzen: Steunstructuur stabiliteit
Download volledige afbeelding van het eindstuk Pull_Only_T_Flex.pdf
Hieronder zijn afmetingsdiagrammen van de gebruikelijke T-Flex-kabelmontageopties en montageconfiguraties.
• Schroefde mouweinde
• Clevis-eind met draadstengel
Opmerking: Voor volledige afmetingsspecificaties voor alle toepassingssoorten kunt u onze volledige technische handleiding downloaden.
Geef ons uw slag, belasting, temperatuur en verbindingsstijl.Onze ingenieurs ontwerpen een aansluitende kabel voor uw toepassing.
Neem contact op met Phidixvoor technische bijstand of CAD-modellen.
