Gedrukt kogelgewricht van de CS-serie
[ Productbeschrijving ]
De draadvormige kogelverbindingen bestaan uit een kogelbuis en een kogelstaaf.De draaihoek voor het type met veiligheidsbeugel (typen CS) is 15°, zonder veiligheidsbeugel (typen C) 18°.Tijdens de montagede bal socket wordt over de snap ring geduwdAls de vasthoudende kracht onvoldoende is, kan de verbinding van de kogelsoket/kogelsnoop worden bevestigd door de veiligheidsophanger, die gemakkelijk kan worden gemonteerd.Voor de bescherming van de gegraven kogelverbindingen tegen verontreinigingDe hexanoot is onderdeel van de gegraven kogelverbindingen met gegraven stuit.
[ Materiaal ]
Lichaam: koolstofarm staal.
Ball stud: koolstof staal, Ball is inductie gehard.
Inwendige steunring en veiligheidsklem: hard getrokken veerstaal.
[ Beschermende afwerking ]
De onderdelen van de kogelverbindingen zijn zinkgeplatte en passief doorzichtige kogelverbindingen.
De binnenste beugelring en de veiligheidsklem zijn losgemaakt.
[ Kenmerken ]
De bal wordt vastgehouden door een interne draadring.
Een extra beveiliging voor het vasthouden van de stuw wordt geleverd door de externe draadbeveiligingsclip.
Om de slijtvastheid te verbeteren, wordt de bal door inductie gehard.
Optioneel polychloorpropreen gaiter beschikbaar om het binnendringen van vuil te helpen weerstaan.
Een zeshoekige vorm op het lichaam.
Gepolijste bal voor een soepelere werking.
[ Tekening ]
[ Afmetingen in meter ]

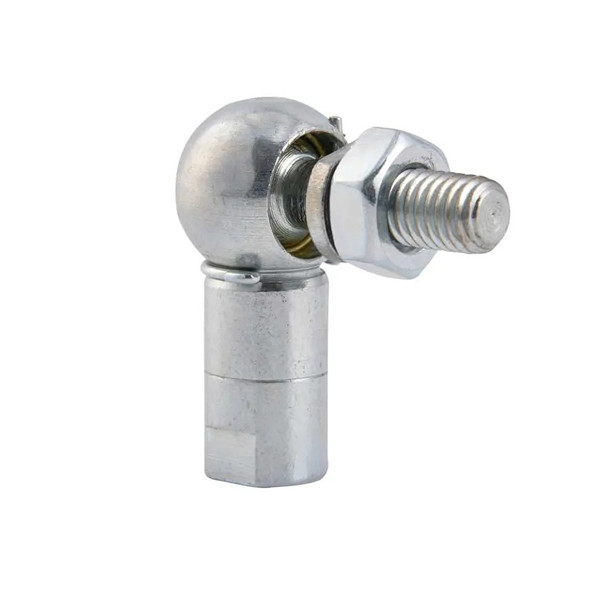

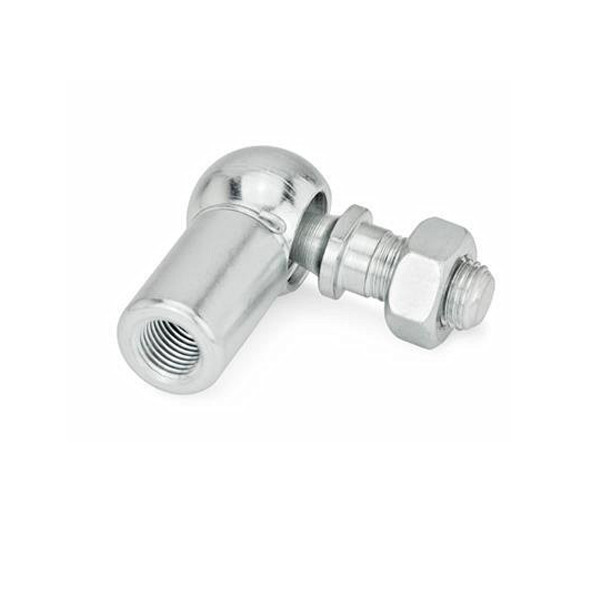

[ Echte foto's ]
