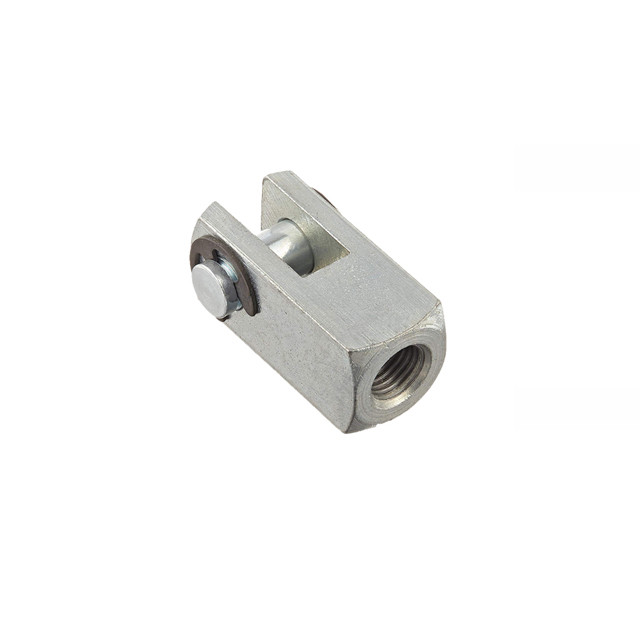

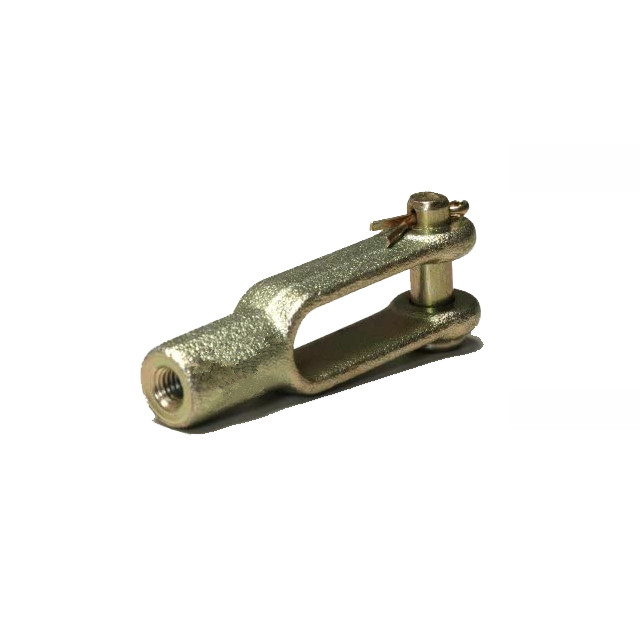

Clevis assemblage omvat Clevis Pin en Split Pin
[ Productbeschrijving ]
Splitsers kunnen worden gebruikt in een breed scala van toepassingen, van gazon en tuin tot zware constructies.Een clevis kan worden gebruikt in situaties waarin een schakel gemakkelijk moet worden losgekoppeldIn die gevallen kunnen veel van onze gemakkelijk te installeren en te verwijderen vasthoudende clips zonder pinnen worden gebruikt om de clevis op zijn plaats te vergrendelen door het oog van de verbinding.Veerpinnen zijn gemaakt met behulp van koolstofarme stalen pinnen en een warmtebehandelde veer stalen lichamenDe vasthoudende clips zijn gemaakt van warmtebehandeld veerstaal.
[ Kenmerken ]
• koolstofarm staal voor economisch ontwerp
• Bewerkte clevis voor een nauwkeuriger pasvorm en uiterlijk
• In zowel metrische als inches beschikbaar
• Zowel metrische als inch zijn verkrijgbaar in RH & LH-versies
• Er zijn verschillende stijlen aanhoudingsclips beschikbaar
• Vergelijkbaar met DIN 71 752 (metrisch)
[ Clevis Pin Retaining Clip Grafiek ]
| CLEVIS Vergaderingen |
Deel nr. | Draad | Pinnediameter | Lange | Binnenopening | Inwendige diepte |
|
Vergadering van Clevis Inclusief Clevis Pin en Split Pin |
175-601-202 | 10-32 UNF | 3/16" | 1.56" | .19" | 1.00" |
| 175-601-204 | 10-32 UNF | Een kwart. | 2.00" | .29" | 1.30" | |
| 175-601-206 | 1/4-28 UNF | Een kwart. | 2.00" | .29" | 1.30" | |
| 175-601-210 | 1/4-28 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-208 | 5/16-24 UNF | Een kwart. | 2.00" | .29" | 1.30" | |
| 175-601-212 | 5/16-24 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-216 | 5/16-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-214 | 3/8-24 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-218 | 3/8-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601 tot en met 222 | 3/8-24 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-487 | 3/8-24 UNF | Een halve inch. | 3.00" | .57" | 1.88" | |
| 175-601-220 | 7/16-20 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-226 | 1/2-20 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-230 | 1/2-20 UNF | Een halve inch. | 3.00" | .57" | 1.88" | |
| Vervaardiging uit metaal | 175-435-088 | 1/2-20 UNF | Een halve inch. | 1.68 | .53 ¢ | 1.18 |
| Slip Clevis | AC310 | 1/4-28 UNF | 2.5" | Een kwart. | 3.25" | .28" |
