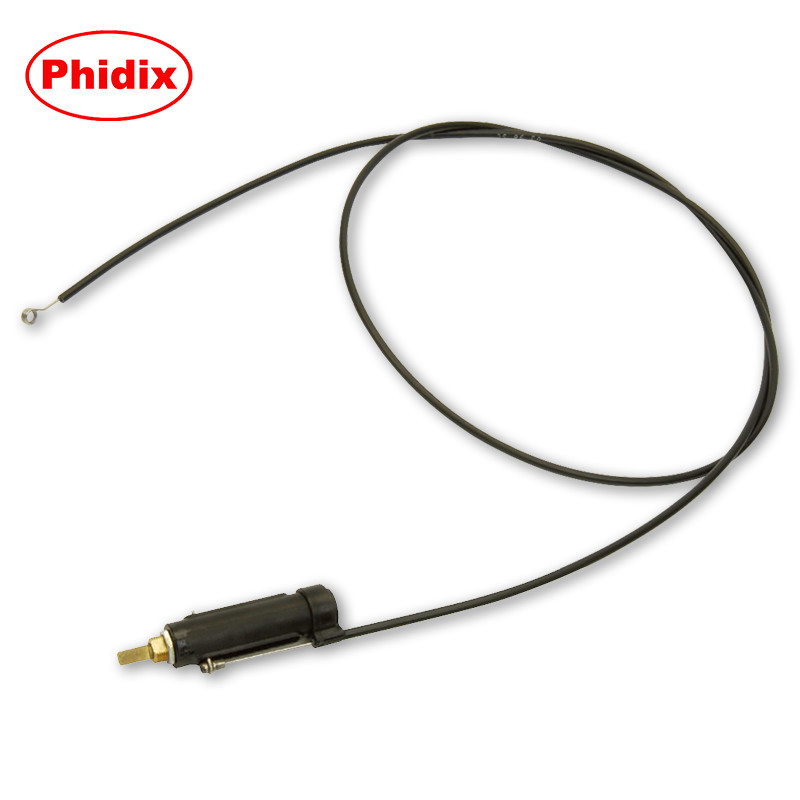

Alleen-draaiende roterende besturingskabel – Phidix Non-Locking Serie
Deze pagina biedt het officiële overzicht voor Phidix' industriële niet-vergrendelende roterende besturingskabels.
Voor aanpassingsopties of roestvrijstalen configuraties, bezoek onze Pagina voor roterende kabelaanpassing.
Wat is een roterende besturingskabel?
Phidix’s roterende besturingskabel zet roterende invoer (meestal tot 270°) om in lineaire beweging, waardoor bediening op afstand van mechanische systemen mogelijk is—zonder de complexiteit van elektronica of hydraulica.
Deze kabel is niet-vergrendelend, wat betekent dat hij vrij terugkeert zonder ratelen of inkepingen. Hij is ideaal voor handmatige HVAC-bedieningen, verwarmingskleppen, dempers, maritieme afsluiters en andere toepassingen waar een soepele duw-trek-beweging vereist is.
Kernwerkingsprincipe: 270° Draai = 1,5" Lineaire verplaatsing

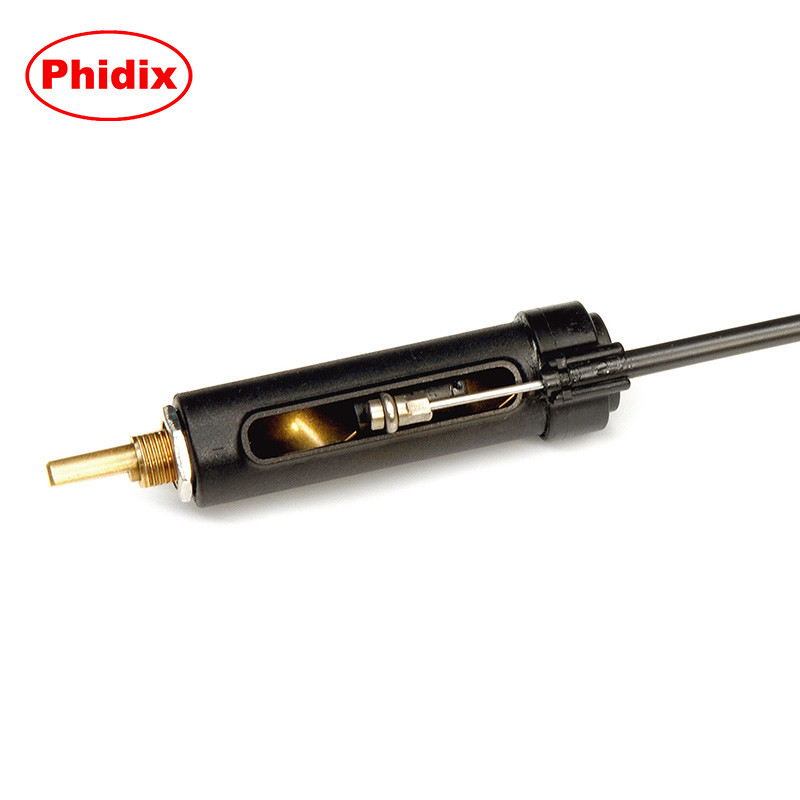

Intern heeft de kabel een flexibele spiraalvormige binnenkern die zich in een versterkte geleider bevindt. De roterende hendel draait een invoeras (CW of CCW), waardoor de interne draad wordt aangedreven om tot 1,5 inch lineaire slag aan de uitgang te creëren.
Een vereenvoudigde schematische weergave:
Roterende invoer → Lineaire uitvoer
Dit ontwerp zorgt voor een strakke transmissie, minimale speling en precieze beweging voor systemen die afstandsbediening maar mechanische besturing vereisen.
Waarom kiezen voor mechanisch roterend boven elektronische bediening?
| Eigenschap |
Mechanische roterende kabel |
Elektronische actuator |
| Bedradingscomplexiteit |
Geen |
Vereist bedrading & stroom |
| Fouttolerantie |
Handmatige override altijd mogelijk |
Kan diagnostische tools vereisen |
| Omgevingsbestendigheid |
Verdraagt stof, trillingen, vocht |
Heeft vaak behuizingen nodig |
| Onderhoud |
Eenvoudige vervanging |
Kan een servicemonteur vereisen |
Phidix roterende kabels zijn ideaal voor ruige, ruimtebeperkte omgevingen waar eenvoud en betrouwbaarheid belangrijker zijn dan automatisering.

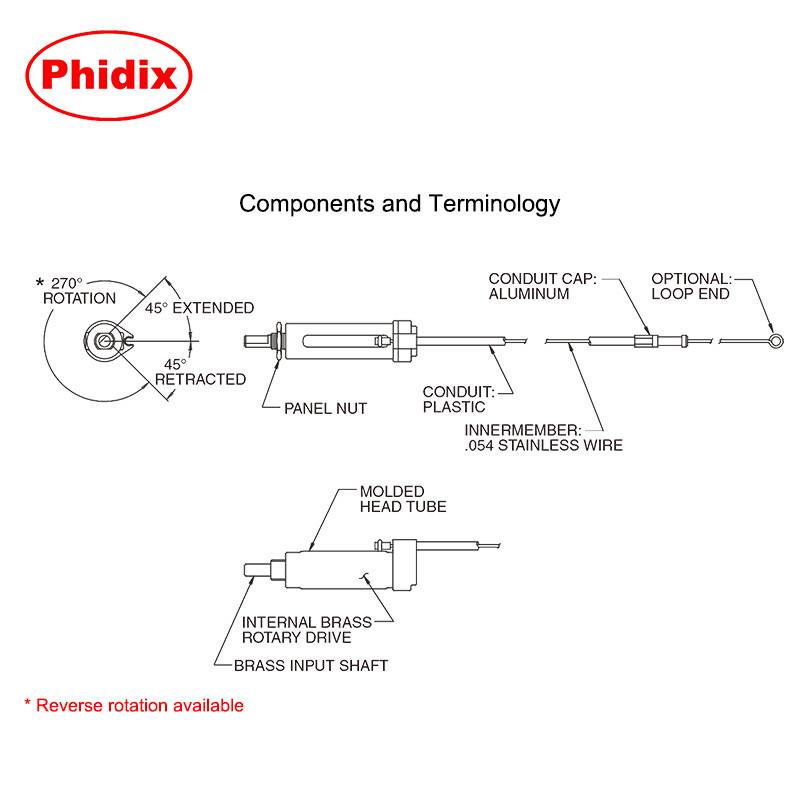

Structurele samenstelling & materialen
• Invoeras: Messing (standaard); CW of CCW beschikbaar

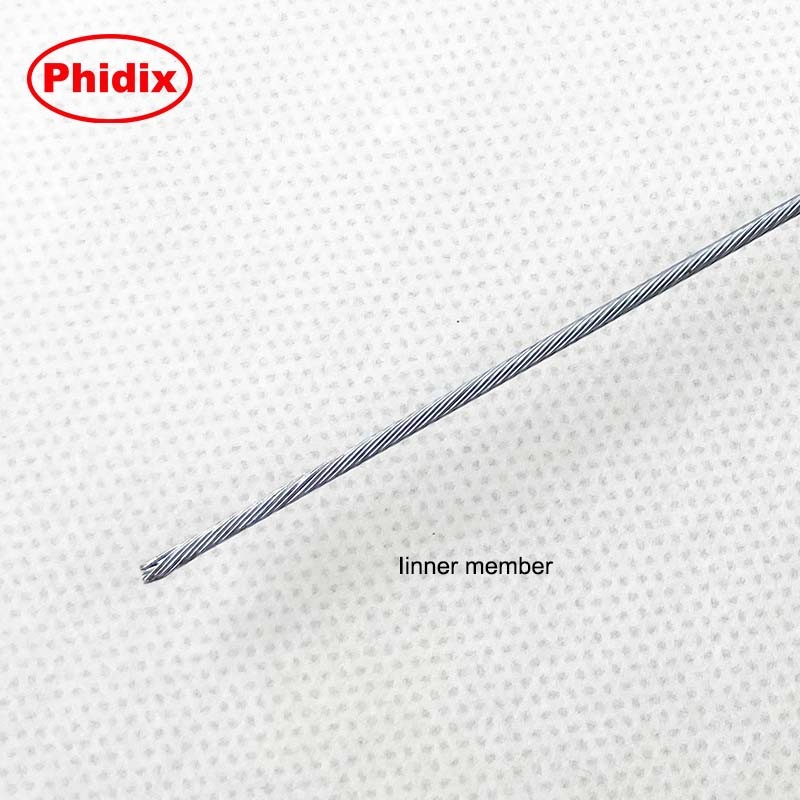

• Binnendraad: 1x7 roestvrijstalen kern
• Behuizing: Versterkte kunststof met montage schroefdraad
• Uitgangseinde: Kogelbout, lus of aangepaste stangfitting
Montageschroefdraad: M12 x 1.0 of 3/8-24 UNF
Terugveerveer: Optioneel voor toepassingen die resetkracht nodig hebben
Veelvoorkomende toepassingen
| Toepassing |
Gebruiksscenario |
| HVAC-systemen |
Handmatige ventilatie- of demperbediening |
| Commerciële voertuigen |
Verwarmingsklepbediening in de cabine |
| Scheepsmotoren |
Uitschakellevers, choke-bediening |
| Landbouwmachines |
Gesloten koppelingbediening |
Deze kabel wordt vaak geïntegreerd in paneelgemonteerde draaiknoppen, waarbij kracht wordt overgebracht naar componenten die zich enkele meters verderop bevinden—zelfs via gebogen routing.

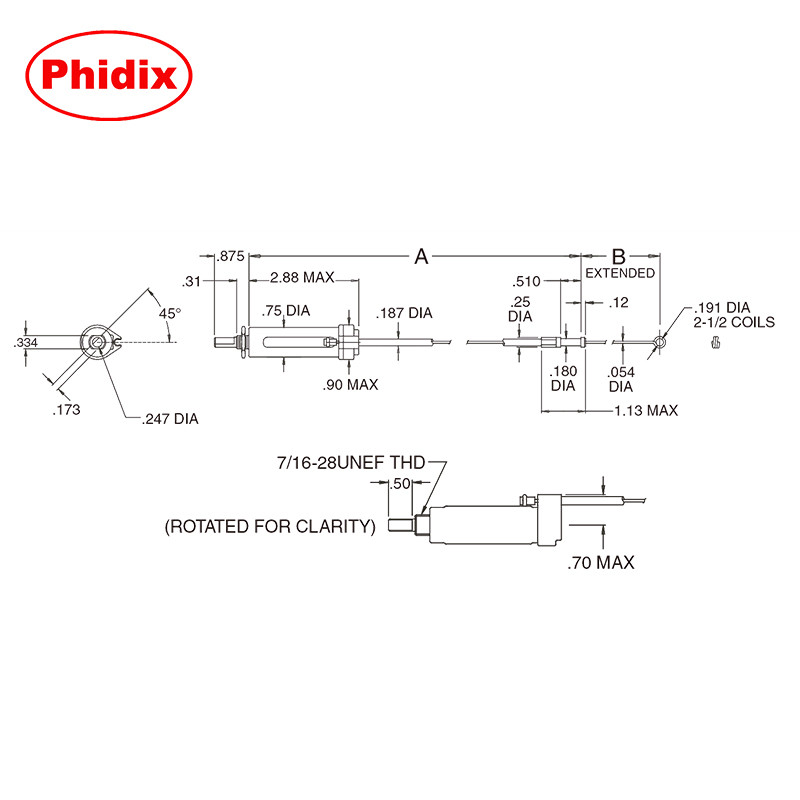

Technische specificaties
| Parameter |
Waarde |
| Verplaatsingsslag |
1,5" (± 0,1") |
| Invoerhoek |
270° ± 10° |
| Kabellengte |
12" – 72" (aanpasbaar) |
| Temperatuurbereik |
–30°C tot +100°C |
| Invoeras |
Messing of roestvrij staal |
| Draadinterface |
3/8-24 UNF of M12 |
Een ander verplaatsingsbereik, draad of materiaal nodig? Bekijk aangepaste opties →
Veelgestelde vragen
V: Is deze kabel omkeerbaar?
Ja. Hij kan worden geconfigureerd voor CW- of CCW-invoerrotatie.
V: Kan de kabel in besloten dashboards worden gemonteerd?
Absoluut. De flexibele behuizing en de schroefdraadas maken het gemakkelijk om in krappe behuizingen op een paneel te monteren.
V: Wat is de minimale bestelhoeveelheid?
We bieden zowel prototypes met een laag volume als batchruns op OEM-niveau. Neem contact met ons op voor details.
V: Kan ik een langere verplaatsingsslag of bediening met dubbele uiteinden aanvragen?
Deze zijn beschikbaar onder aangepaste configuraties. Zie de aanpassingspagina voor details.
Vraag een offerte of tekeningaanpassing aan
Als u een paneelbedieningsinterface ontwerpt of een oudere roterende actuator vervangt, kan Phidix bijpassende onderdelen leveren of op specificatie ontwerpen.
