Phidix T-Flex-besturingskabel: gebouwd om te weerstaan, ontworpen om flexibel te zijn
Voor industriële systemen die een betrouwbare lineaire aansturing onder alleen spanningsbelastingen vereisen, biedt de Phidix Pull-Only T-Flex Cable een prestatie-geoptimaliseerde oplossinglage afbuiging, en een duurzaam meerlagig leidingsontwerp.
Deze serie is speciaal ontworpen om te werken in omgevingen waar de ruimte beperkt is, de belastingen zich herhalen en de uptime niet onderhandelbaar is.
Vertrouwd in koppelingssystemen, gas aansturing, rem lockouts, en motor stop mechanismen T-Flex is ontworpen om te presteren waar conventionele kabels niet mee kunnen.
Wat maakt T-Flex anders
| Kenmerken |
Standaard enkel trekkabel |
Phidix T-Flex-serie |
| Ontwerp van de geleiding |
met een breedte van niet meer dan 50 mm |
met een breedte van niet meer dan 50 mm |
| Beschermende omhulsel |
Alleen PVC |
PP, PVC of blote opties beschikbaar |
| Innerlijke voering |
Geen of standaard kunststof |
Optioneel PP-voer met hoge dichtheid voor lage wrijving |
| Geschikt voor toepassing |
Algemeen remmen of vergrendelen |
Bewegingscontrole met hoge cyclus met routingcomplexiteit |
| Aanpassing |
Basis-eindstukken |
Gedrukte staaf, splitsing, bal- of stopcontact, armaturen voor het dashboard |
Interne structuur en integriteit van de bewegingscontrole

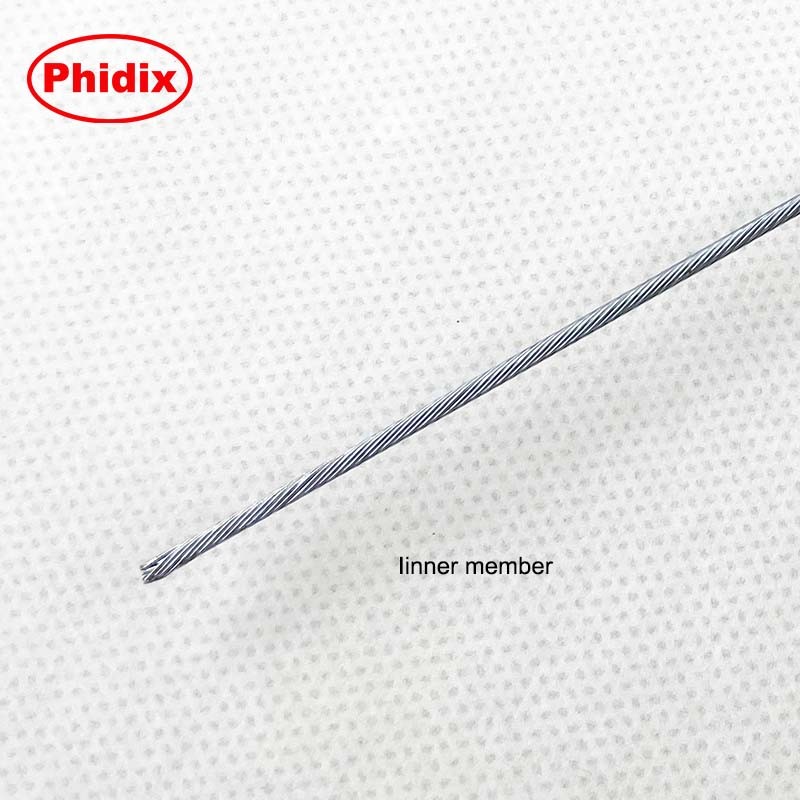

•Intern lid: Hoogsterke gegalvaniseerde of ingeblikte staalkabels met meerdere strengen, verkrijgbaar in de diameters 0,078" tot 0,188".
•Bouw van leidingen: Meerdere staaldraadconfiguraties met optionele hoge dichtheid van de binnenkant van de voering.
•Buitenste omhulsel: keuze uit PVC- of polypropyleen jas;of geen buitenmantel voor de in het chassis geïntegreerde bescherming.
•Bewegingskenmerken:Lage afbuiging, uitstekende buigprestaties, lage wrijving.
Deze kabelsamenstelling is niet alleen ontworpen voor compressie/trek.

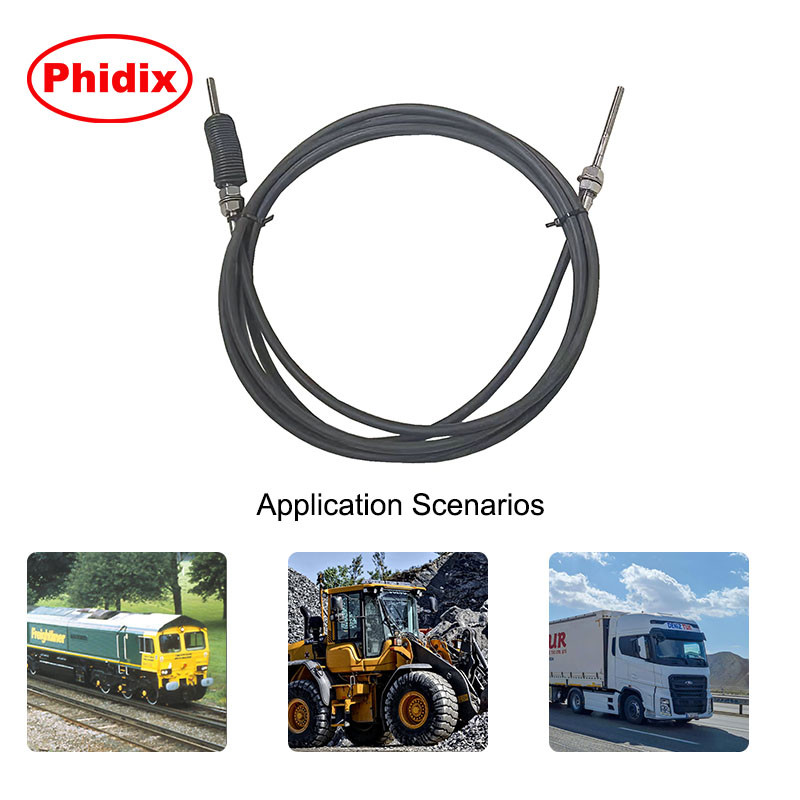

Typische toepassingen
•Clutchkabels¢ Verwijderingssystemen voor zware vrachtwagens of schepen
•Motorknopschakelaars️ Handmatig afsluiten van brandstof of ontsteking
•Gaspulllijnen- Mechanische regulering van generatoren en mobiele hydraulische apparatuur
•Lockout- en ontkoppelingsmechanismen
•Routing van industriële apparatuur- lineaire kabelsystemen met een complexe routinggeometrie
Opties voor bouwen en flexibiliteit van componenten
Innerlijke kern
• Staalstreng: 1x7, 1x19 of gepantserde kern
• Gecoat of kaal, afhankelijk van de omgevingsbehoefte
Liner
• PP met een hoge dichtheid voor een verminderde trekweerstand
Buitenjas
• Zwart PVC (standaard)
• Polypropyleen (PP) voor een hogere temperatuurtolerantie
• Geen jas voor leiding-in-leiding routing

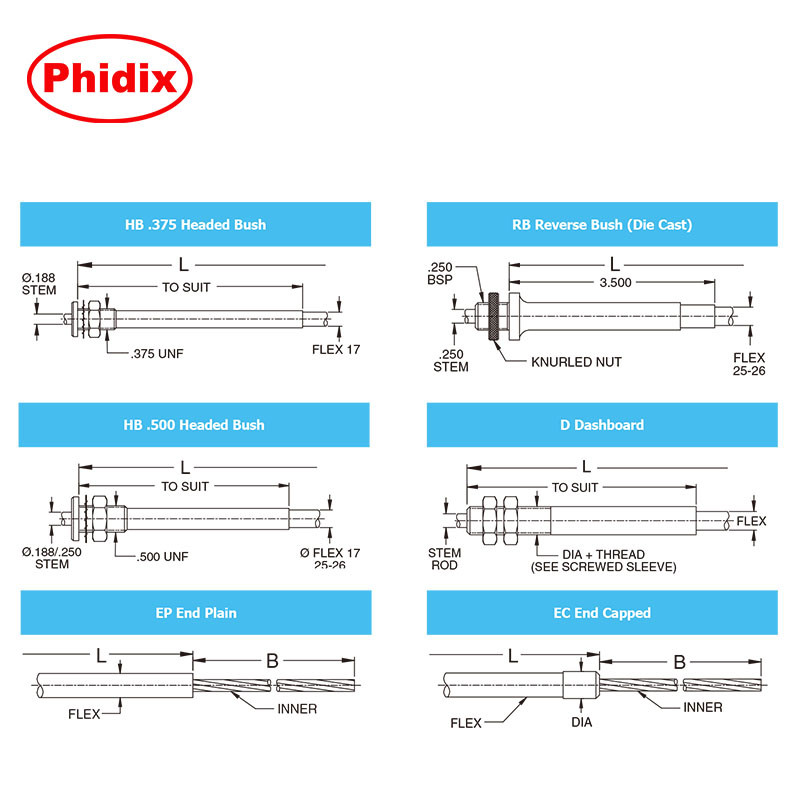

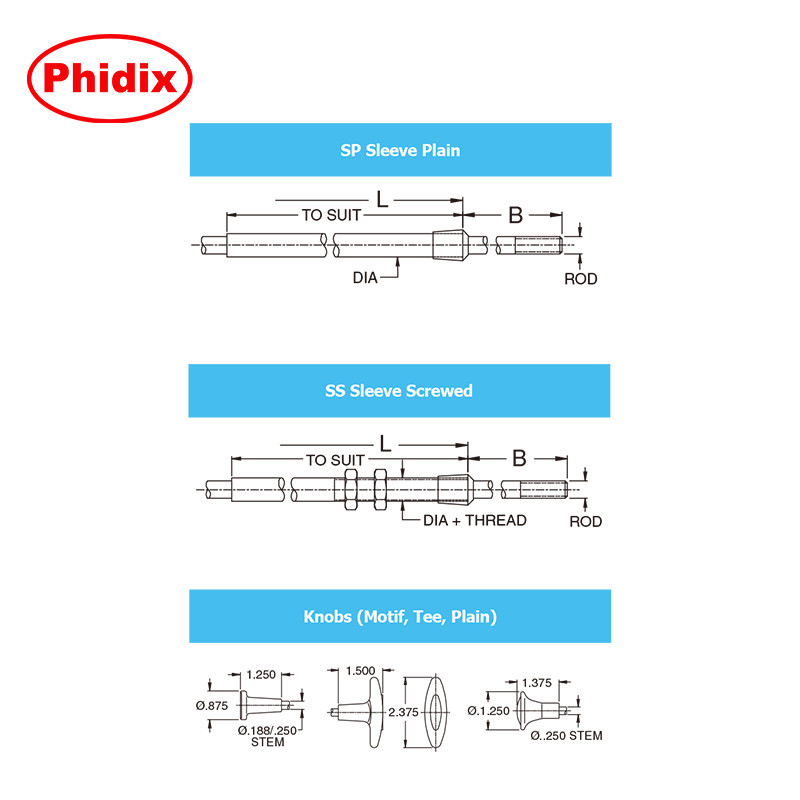

Eindstukken
• Clevisstaaf (UNF of metrisch)
• Draaiend apparaat
• Knuffel-aandrijving
• met draad gesneden mouwen of balstoppen
• Dashpaneel bevestigingen
Volledige op maat gemaakte assemblages beschikbaar om te passen aan uw paneel lay-out, besturingshandgreep, of activering hefboom.
Technische gegevens
| Parameter |
Waardebereik |
| Maximale belasting |
tot 2200 lb (afhankelijk van de kern en het toebehoren) |
| Vervoerbereik |
1.5"·6" (douanevervoer op aanvraag) |
| Min. Buigradius |
5 " typisch |
| Temperatuurvertrouwen |
-40°C tot +105°C (afhankelijk van het type jas) |
| Opties voor kerndiameter |
0.078" / 0.125" / 0.188" |
Vaak gestelde vragen
V: Kan de T-Flex-kabel worden gebruikt in push-pull systemen?
A: Nee, deze serie is strikt alleen-trekken van ontwerp.
V: Wat als ik een hogere temperatuurweerstand of chemische tolerantie nodig heb?
A: Gebruik de PP-jacket versie of neem contact met ons op voor jacketloze configuraties.
V: Kan ik een versie krijgen met een dashboardknop?
A: Ja.Op aanvraag zijn draad- of knopinterfaces beschikbaar.
V: Hoe kan ik de lengte en de eindbevestigingen specificeren?
A: Raadpleeg onze maatlijst A (totale lengte) en L (reislengte).Ons team kan helpen.
