De controle draait van het de Verbindingstoestel van de Typedh de Roterende Wartel Delen van de de Verschuivingskabel
【Productomschrijving】

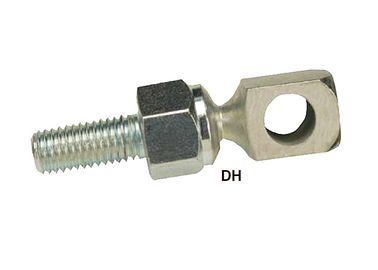

DH de wartels werden ontwikkeld specifiek voor controletoepassingen waar de oneindige aanpassing langs de lengte van een koppelstang wordt gewenst. Zij zijn voorgenomen voor lage ladingstoepassingen en bieden in-line misalignments aan die voor duwtoepassingen hoofdzakelijk geschikt zijn. Door een rubberschijf van Buna N in de assemblage te gebruiken, maak glad en de trilling-vrije verrichting wordt gerealiseerd. Een brede waaier van grootte en de stijlen zijn beschikbaar om uw toepassing aan te passen. Gelijkstroom-het Model biedt 5/16“ verharde zelfsluitende schroef aan.
De DH-Reeks van de Controlewartel is enkel één van vele die apparaten van de motiecontrole binnen onze brede lijn van staafeinden, sferische lagers, kogelgewrichten en wartels worden gevonden.
【Eigenschappen】
• Geschikte aan lage ladingstoepassingen waar de oneindige aanpassing langs de volledige lengte van wordt gewenst
de koppelstang
• Kan met of 1/4“ of 5/16“ diameterregelstaven worden gebruikt
• Leid grootte:
DH — .375“ vierkant
• Speciale die zelfsluitende setscrews (en oppervlakte voor slijtageweerstand vaste vorm wordt gegeven) verstrekken
gestegen houdend sterkte
• Integrale noot en slot naar keuze beschikbare wasmachine
• Kan in de brede waaier van temperaturen worden gebruikt: -60°F — 250°F (- 51°C — 121°C)
• De douaneassemblage kan aan uw specificaties worden gebouwd
• DH ontmoet J490-geen bril
De Controlewartels】 van 【DH

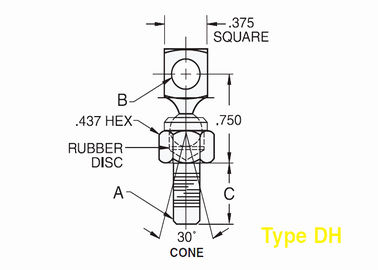

DC/DH grafiek | ||||||
B | C | A | ||||
Artikelnummer |
+.005 -.002 |
± .015 | ||||
Minder Integraal Noot & Wasmachine |
Met Integraal Noot & Wasmachine |
Droeg Diameter |
Steel |
Draadgrootte & Lengte |
Minder Integraal gewicht Noot & Wasmachine (Ponden) |
Gewicht met Integraal Noot & Wasmachine (Ponden) |
DC1005F | DC1005FN | .328 | .312 | 10-32 x .250 | .047 | .050 |
DC1207F | DC1207FN | .328 | .437 | 1/428 x .328 | .050 | .057 |
DC1209F | DC1209FN | .328 | .562 | 1/428 x .500 | .052 | .058 |
DC1207C | DC1207CN | .328 | .437 | 1/420 x .328 | .049 | .056 |
DC1209C | DC1209CN | .328 | .562 | 1/420 x .453 | .051 | .057 |
DC1310F | DC1310FN | .328 | .625 | 5/1624 x .516 | .056 | .067 |
DC1312F | DC1312FN | .328 | .750 | 5/1624 x .641 | .059 | .070 |
Dh1209f-2 | .257 | .562 | 1/428 x .500 | .035 |
Grafieknota's: 1. De wartels kunnen met of 1/4“ of 5/16“ diameterregelstaven worden gebruikt
2. DH de wartelverbinding is beschikbaar met een integrale noot en slotwasmachine om assemblage te verlichten. Specificeer door " N“ aan achtervoegsel toe te voegen. Voorbeeld: DC1005FN
