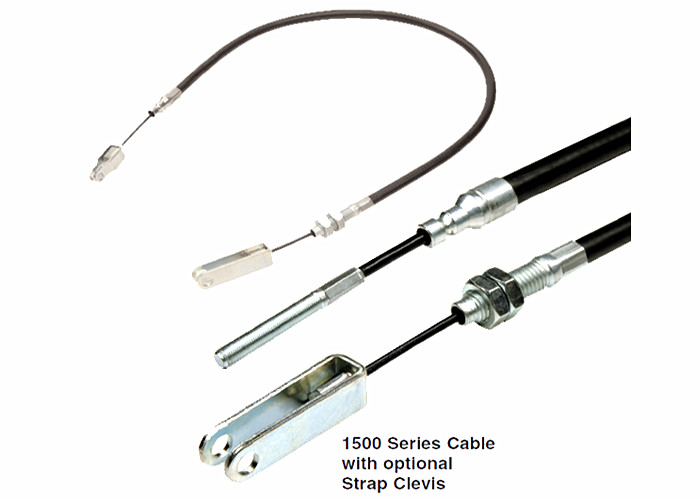

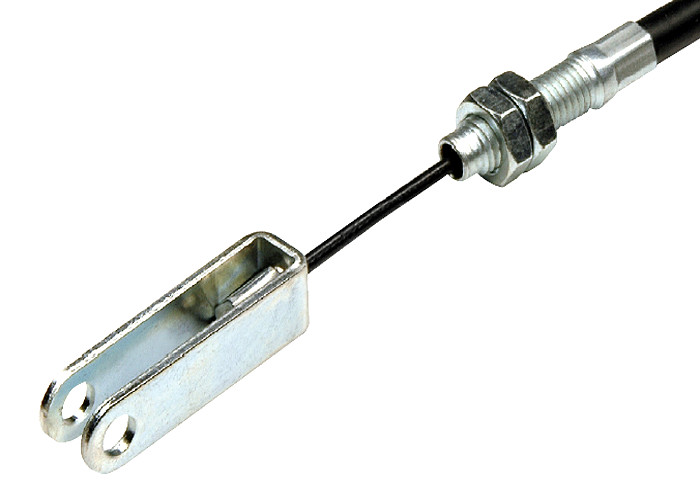

Op zwaar werk berekende de Verschuivingskabel van het Transmissietoestel 1500 Reeksenkabel met Facultatieve Riemtrekhaak


De op zwaar werk berekende van de de Kabelrem van de Transmissieverschuiving Assemblage van de de Controlekabel 1500 Reeksenkabel met Facultatieve Riemtrekhaak

【Productomschrijving】

1500 trekkracht-slechts Rem, Industriële Controle, Kabelassemblage.
Een flexibele die controle wordt ontworpen om trekkrachtmotie tussen twee mechanische apparaten zonder het gebruik van staven, slingers, of andere stijve mechanische aaneenschakeling over te brengen. De trekkrachtcontroles worden specifiek ontworpen voor toepassingen die een hoog ladingsvermogen en een lage afbuiging vereisen. De kabel vaak voor het in werking stellen van een rem van het voertuigparkeren is wordt gebruikt een typisch voorbeeld dat. Eenvoudig te installeren en gemakkelijk te handhaven, worden onze veelzijdige trekkrachtcontroles gevonden op vele types van mechanisch materiaal.


【Trekkracht-slechts Rem1500lb Reeks】

Uiteindelijke Lading: 1500lb	Minimumkrommingsstraal: 5“
Gegroefte Beëindigenmontage
Ingepast Beëindigenmontage	48°Clip-slot Beëindigen het Passen	Klem-slot Beëindigen het Passen
Balbeëindigen	Oogbeëindigen	Kabeleinde

【Trekkracht-slechts de Code】 van de Remorde

Industriële trekkracht-slechts Rem
Om een trekkracht-enige rem te specificeren, moet de volgende informatie in de vermelde orde worden gegeven:
1. Linker de montagedeel van het innermembereind     aantal. 2. Linker de montageartikelnummer van het buiseind. 3. Lengte „A“ tussen buismontage     referentiepunten in duim. 4. Juist de montageartikelnummer van het buiseind. 5. Juist de montagedeel van het innermembereind      aantal.		6. Lengte „L“ van innermemberassemblage      tussen montagereferentiepunten in duim. 7. Reis van innermember in de buis       in duim. (Nota: de afmetingen „L“ moeten zijn       voldoende groter dan meet „A“ aan af       sta gewenste reis toe). de *Removable punten zouden afzonderlijk moeten worden vermeld.

【Het opdracht geven van tot Codes】

Linkerinnermember-Beëindigen dat Artikelnummer past — — CS551
(Trekhaakbeëindigen dat met Kabeleinde past)
Linkerbuisbeëindigen dat Artikelnummer past — — 072
(Gegroeft Buisbeëindigen dat past)
Lengte van Buisassemblage — — 54
(54“) „Afmeting van A de“
Juist Buisbeëindigen dat Artikelnummer past — — 070
(Ingepast Buisbeëindigen dat past)
Juist Innermember-Beëindigen dat Artikelnummer past — — TE505
(Ingepast Buisbeëindigen dat past)
Lengte van Innermember-Assemblage — — 64,5
(64,5“) „Dimensie van L de“
Reis (duim) — — 6
(6“)
