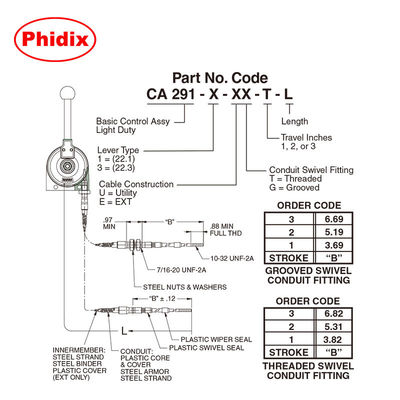

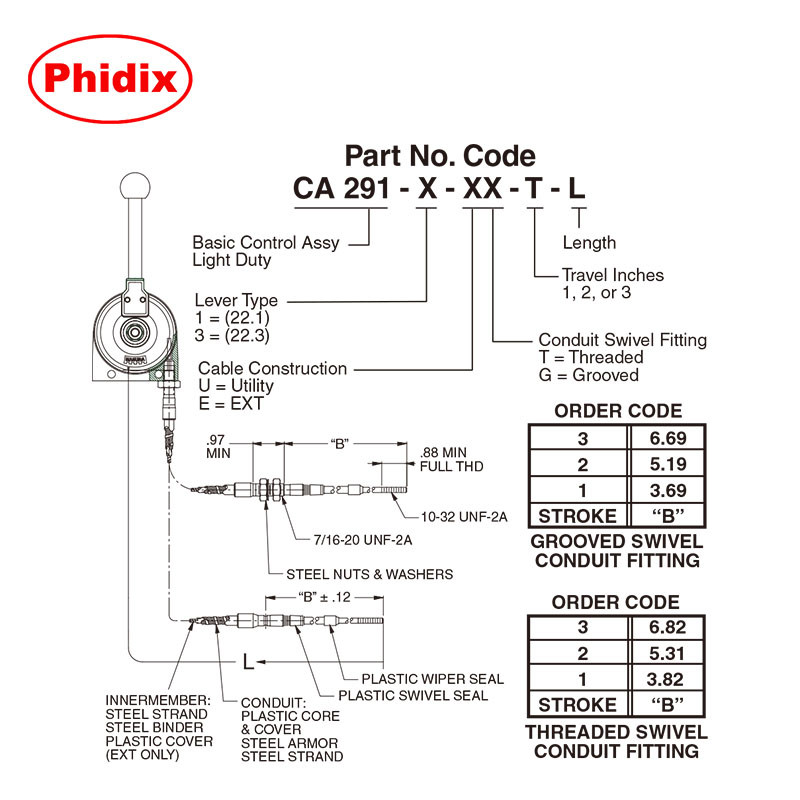

De lichte van het de Bedieningshefboomartikelnummer van de Plichtshefboom Industriële Balans Mechanische Code CA 291 - X - XX - T - L
【Productomschrijving】

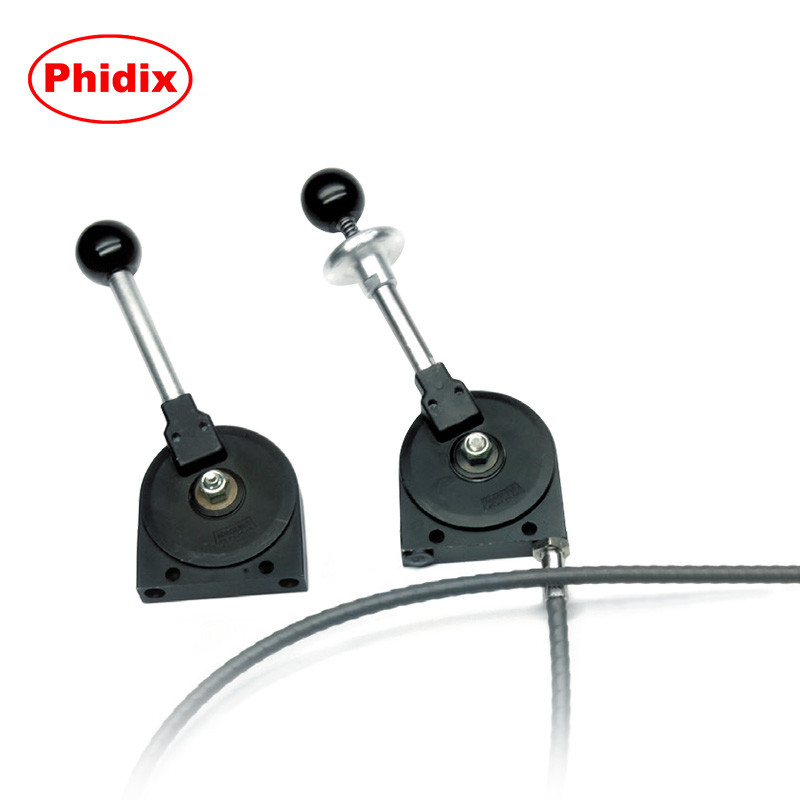

Deze lichte plichtshefboom controleert de bedieningshefboom van VLD met beschikbare sluitenklinken, die een 4,5 tot 1 mechanisch voordeel aanbieden. De regelbare wrijvingcontrole met 2 bout opzettende regeling vast. De robuuste gegoten legerings weerbestendige assemblage in zwarte eindigt met de hefboom van het chroomstaal en zwart plastic handvat.
【Eigenschappen】 |
【Lichte Plichtshefboom】
Model | 22.3 |
Reis | 3.15“ (80mm) |
Mech. Voordeel | 1:4.5 |
Maximumlading | 68lb (300N) |
A) Hefboomhoek | 156° |
B) Hefboomlengte | 6.30“ (160mm) |
C) Hefboomcompensatie | 2.32“ (59mm) |
Klinken bij 0, 24,5, 49, 73.5mm van reis. Het onderduwen op hefboom de met veerwerking van knopversies van klinken. |
De reis kan symmetrisch of asymmetrisch, op zowel 22,1 als 22,3 hefbomen, 10/20mm worden beperkt gebruikend de gerolde (afzonderlijk) verkochte lentespelden.
Gerolde Speld P/N 175-420-034
Speld in: | Reis: | Reiscursus: |
1 of 8 | 40mm | asymmetrisch |
2 of 7 | 50mm | asymmetrisch |
3 of 6 | 60mm | asymmetrisch |
4 of 5 | 70mm | asymmetrisch |
Alle dimensies van de lijnkunst worden vertegenwoordigd in duim
